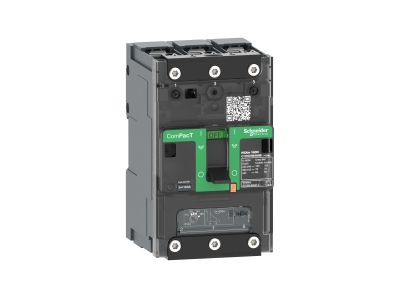

Wyłącznik NSXm160B 25kA AC 3P 32A TMD | C11B3TM032B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160B to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony trójfazowych obwodów elektrycznych AC. Charakteryzuje się prądem znamionowym 32A i zdolnością wyłączania zwarciowego 25kA, co zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Typ TMD oferuje selektywną ochronę – szybkie reagowanie na zwarcia i opóźnioną reakcję na przeciążenia, co minimalizuje ryzyko niepotrzebnych wyłączeń.

• 3-biegunowa konstrukcja (3P): Zapewnia równomierną ochronę wszystkich faz w układzie trójfazowym, eliminując asymetrię obciążenia.
• Prąd znamionowy 32A: Dedykowany do zabezpieczenia obwodów o maksymalnym obciążeniu 32A, zgodnie z charakterystyką TMD.
• Zdolność zwarciowa 25kA: Gwarantuje bezpieczne wyłączenie nawet w przypadku zwarć o wysokiej energii, chroniąc instalację przed uszkodzeniami.
• Charakterystyka TMD: Selektywne działanie – szybkie wyłączanie zwarć (T) i opóźniona reakcja na przeciążenia (MD), zapewniające ciągłość zasilania dla pozostałych obwodów.
• Maksymalne napięcie pracy AC: Przeznaczony do pracy w układzie trójfazowym prądu przemiennego (AC) – standardowe rozwiązanie w instalacjach przemysłowych i budynkach użyteczności publicznej.

Zgodność z Normami

Wyłącznik NSXm160B spełnia wymagania norm europejskich dotyczących wyłączników instalacyjnych i aparatury modułowej. Produkt posiada oznaczenie CE i został zaprojektowany zgodnie z normami IEC 60947-2 oraz VDE 0660.

Zastosowanie

Wyłącznik NSXm160B znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest wysoka niezawodność zabezpieczeń trójfazowych obwodów AC.

• Zabezpieczanie obwodów gniazd wtykowych w budynkach biurowych i przemysłowych.
• Ochrona linii zasilających maszyn i urządzeń w halach produkcyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w celu zapewnienia selektywności zabezpieczeń.
• Montaż w szafach sterowniczych i panelach elektrycznych w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy izolacyjne między sąsiadującymi urządzeniami. Po montażu należy przeprowadzić testy działania, sprawdzając poprawność reagowania na zwarcia i przeciążenia. Regularne przeglądy stanu technicznego i konserwacja zapewniają długotrwałą i niezawodną pracę.

FAQ

• Jaki jest maksymalny prąd zwarciowy, jaki może wyłączyć ten wyłącznik? Wyłącznik NSXm160B charakteryzuje się zdolnością zwarciową 25kA, co oznacza, że bezpiecznie wyłączy zwarcia o prądzie do 25 000A.
• Czy wyłącznik działa w obwodzie prądu stałego (DC)? Produkt jest przeznaczony wyłącznie do pracy w obwodach prądu przemiennego (AC). Do zabezpieczenia obwodów DC należy stosować dedykowane wyłączniki.
• Jakie są zalety charakterystyki TMD? Charakterystyka TMD oferuje selektywne działanie: szybkie wyłączanie zwarć (T) chroni instalację przed uszkodzeniami, natomiast opóźniona reakcja na przeciążenia (MD) minimalizuje ryzyko niepotrzebnych wyłączeń, zapewniając ciągłość zasilania dla innych obwodów.
