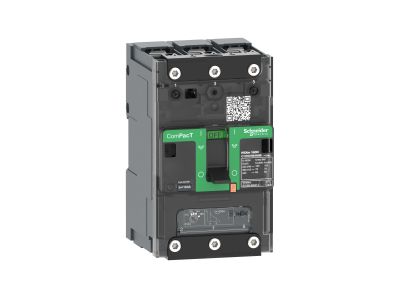

Wyłącznik NSXm160B 25kA AC 3P 16A TMD | C11B3TM016B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160B to trójbiegunowy wyłącznik instalacyjny o prądzie znamionowym 16A i zdolności zwarciowej 25kA, przeznaczony do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka TMD (Termo-Magnetyczna z opóźnieniem) zapewnia selektywną współpracę z innymi urządzeniami zabezpieczającymi w instalacjach. Przeznaczony do montażu w szafach rozdzielczych i tablicach elektrycznych.

• 3-biegunowa budowa (3P): Odpowiada za równomierne wyłączenie wszystkich faz w przypadku awarii, chroniąc przed niesymetrycznym obciążeniem.
• Prąd znamionowy 16A: Zapewnia ochronę obwodów o obciążeniu do 16A, idealny do zabezpieczania linii zasilających gniazda, oświetlenie lub urządzenia o średnim poborze mocy.
• Zdolność zwarciowa 25kA (AC): Wytrzymuje zwarcia o prądzie do 25kA, co gwarantuje niezawodną ochronę nawet w silnie obciążonych instalacjach.
• Charakterystyka TMD: Termo-magnetyczna z opóźnieniem – minimalizuje ryzyko niepotrzebnych wyłączeń spowodowanych chwilowymi przeciążeniami, jednocześnie zapewniając szybkie działanie w przypadku zwarcia.
• Przeznaczony do montażu w szafach: Kompaktowa konstrukcja ułatwia integrację z modułową aparaturą rozdzielczą.

Zgodność z Normami

Wyłącznik NSXm160B spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy EN 60898-1 i EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik NSXm160B znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających gniazda w instalacjach mieszkaniowych i komercyjnych.
• Zabezpieczenie linii oświetleniowych w biurach, sklepach, halach produkcyjnych.
• Ochrona obwodów zasilających urządzenia o napięciu fazowym 230/400V.
• Stosowany w szafach rozdzielczych jako element selektywnej ochrony obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wyłącznik instalować na szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami. Przewody przyłączeniowe powinny być odpowiednio dobrane pod względem przekroju (zgodnie z normami) i dokręcone z zalecanym momentem. Po montażu przeprowadzić test działania – włączanie i wyłączanie w celu weryfikacji prawidłowości działania mechanizmu.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Wyłącznik NSXm160B posiada zdolność zwarciową 25kA, co oznacza, że wytrzymuje zwarcia o prądzie do 25kA bez uszkodzenia.
• Czy wyłącznik posiada wyzwalacze termiczne i magnetyczne? Tak, charakterystyka TMD oznacza obecność wyzwalacza termicznego (przeciążeniowego) i magnetycznego (zwarciowego) z opóźnieniem.
• Dla jakiego napięcia jest przeznaczony? Wyłącznik został zaprojektowany do pracy w instalacjach prądu przemiennego (AC) o napięciu fazowym do 400V.
