Wyłącznik NSX630 AC 3P3D 630A 2.3 | C6332D630 Schneider Electric

Opis i Kluczowe Cechy

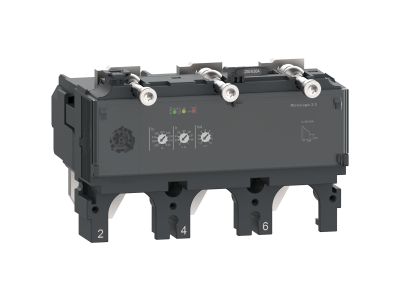

Wyłącznik Compact NSX630 wyposażony w zaawansowany wyzwalacz elektroniczny MicroLogic 2.3 to fundament nowoczesnych systemów rozdziału energii elektrycznej. Urządzenie o prądzie znamionowym 630 A zostało zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa i ciągłości zasilania w instalacjach niskiego napięcia. Trójbiegunowa konstrukcja (3P3D) pozwala na pełną ochronę wszystkich trzech faz, co jest kluczowe w zrównoważonych i niezrównoważonych systemach elektroenergetycznych.

• Wyzwalacz MicroLogic 2.3: Elektroniczna jednostka sterująca oferująca znacznie wyższą precyzję niż tradycyjne wyzwalacze termomagnetyczne.
• Regulowana ochrona przeciążeniowa: Pozwala na dokładne dopasowanie parametrów wyzwalania do charakterystyki obciążenia, co minimalizuje ryzyko nieuzasadnionych przestojów.
• Zaawansowana ochrona zwarciowa: Urządzenie posiada regulowaną ochronę krótkozwłoczną oraz stałą ochronę bezzwłoczną, co gwarantuje natychmiastową reakcję w przypadku wystąpienia prądów zwarciowych.
• Diagnostyka LED: Intuicyjny system sygnalizacji za pomocą diod alarmowych informuje o stanie przeciążenia, a migająca zielona dioda "Ready" potwierdza pełną gotowość wyłącznika do pracy.
• Integracja EcoStruxure: Możliwość włączenia urządzenia w architekturę cyfrową Schneider Electric przy zastosowaniu systemu PowerTag NSX, co otwiera drogę do zdalnego monitorowania i optymalizacji zużycia energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, dotyczącej aparatury niskonapięciowej, co gwarantuje odpowiednią zdolność zwarciową oraz trwałość mechaniczną i elektryczną. Dzięki przynależności do rodziny Compact NSX, urządzenie zapewnia pełną koordynację i selektywność z innymi aparatami zabezpieczającymi marki Schneider Electric.

Zastosowanie

Wyłącznik NSX630 z wyzwalaczem MicroLogic 2.3 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia (GTRN). Doskonale sprawdza się w ochronie silników, systemów HVAC, dużych odbiorników energii oraz w infrastrukturze krytycznej, takiej jak centra danych czy szpitale, gdzie niezawodność zasilania jest priorytetem. Dzięki możliwości regulacji parametrów, może być stosowany zarówno w standardowych instalacjach budynkowych, jak i w specyficznych procesach technologicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel techniczny z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na płycie montażowej wewnątrz rozdzielnicy. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków przy prądzie znamionowym 630 A. Przed uruchomieniem należy skonfigurować nastawy wyzwalacza MicroLogic 2.3 zgodnie z projektem instalacji elektrycznej. Zaleca się regularne sprawdzanie stanu diody "Ready" oraz okresowe testy mechanizmu wyzwalającego.

FAQ

• Czy wyzwalacz MicroLogic 2.3 wymaga zewnętrznego zasilania? Nie, elektroniczny wyzwalacz MicroLogic 2.3 jest zasilany bezpośrednio z przekładników prądowych wbudowanych w wyłącznik, co oznacza, że działa poprawnie przy przepływie prądu obciążenia.
• Co oznacza migająca zielona dioda LED? Migająca dioda "Ready" sygnalizuje, że autodiagnostyka wyzwalacza przebiegła pomyślnie i urządzenie jest gotowe do przerwania obwodu w razie wystąpienia zakłócenia.
• Czy można wymienić sam wyzwalacz w wyłączniku NSX630? Tak, konstrukcja serii Compact NSX pozwala na wymianę jednostek wyzwalających, co umożliwia łatwą modernizację systemu bez konieczności wymiany całego korpusu wyłącznika.
