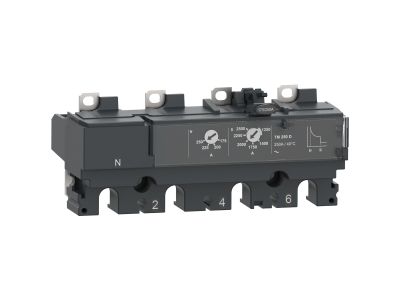

Wyłącznik NSX160 AC 4P4D 125A TMD | C164TM125 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX160 AC 4-biegunowy z wyzwalaczem TMD 125A to zaawansowane urządzenie zabezpieczające dla instalacji elektrycznych o wysokich wymaganiach. Wyposażony w regulowane zabezpieczenie termiczne oraz stałe zabezpieczenie magnetyczne, zapewnia kompleksową ochronę przed przeciążeniami i zwarciami. Przeznaczony do współpracy z wyłącznikami ComPacT NSX 160/250, stanowi kluczowy element w systemach dystrybucji energii.

• Regulowane zabezpieczenie termiczne: Pozwala na precyzyjne dostosowanie prądu znamionowego wyzwalacza do charakterystyki chronionego obwodu, zapewniając optymalną ochronę przed przeciążeniami.
• Stałe zabezpieczenie magnetyczne: Błyskawiczna reakcja na zwarcia (10x prąd znamionowy) chroni instalację i urządzenia przed uszkodzeniami spowodowanymi zwarciami.
• 4-biegunowa konstrukcja: Zapewnia równomierną ochronę wszystkich faz w obwodzie trójfazowym, eliminując ryzyko asymetrii obciążenia.
• Prąd znamionowy 125A: Przeznaczony do obwodów o średnim i dużym obciążeniu prądowym, typowy dla dystrybucji energii w budynkach przemysłowych i komercyjnych.
• Zgodność z systemem ComPacT NSX: Zapewnia pełną kompatybilność z platformą EcoStruxure Power, umożliwiając monitoring i zarządzanie energią w czasie rzeczywistym.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dla aparatury łączeniowej niskiego napięcia oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń elektrycznych w dystrybucji energii.

Zastosowanie

Wyłącznik NSX160 z wyzwalaczem TMD 125A przeznaczony jest do stosowania w instalacjach elektrycznych wymagających wysokiej niezawodności i precyzji zabezpieczeń.

• Dystrybucja energii w budynkach przemysłowych – zasilanie maszyn i urządzeń o średnim poborze mocy.
• Ochrona obwodów trójfazowych w instalacjach komercyjnych (biurowce, centra handlowe).
• Systemy zarządzania energią w ramach platformy EcoStruxure Power w połączeniu z PowerTag NSX.
• Ochrona linii zasilających w rozdzielnicach głównego zasilania budynków.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Wyłącznik montować w bazie ComPacT NSX 160/250, zapewniając odpowiedni moment dokręcania śrub (zgodnie z dokumentacją techniczną). Po zamontowaniu wykonać testy funkcjonalne wyzwalacza (przeciążeniowego i zwarciowego) przed oddaniem instalacji do eksploatacji. W przypadku współpracy z systemem EcoStruxure Power – skonfigurować urządzenie zgodnie z zaleceniami producenta.

FAQ

• Czy wyzwalacz TMD 125A jest kompatybilny z innymi modelami wyłączników? Tak, przeznaczony jest do współpracy z wyłącznikami ComPacT NSX 160/250, stanowiąc część zintegrowanego systemu zabezpieczeń.
• Jakie jest zakres regulacji zabezpieczenia termicznego? Dokładny zakres regulacji nie został podany w danych produktu – należy zapoznać się z dokumentacją techniczną urządzenia.
• Czy wyłącznik posiada wskaźnik stanu pracy? Tak, standardowo wyposażony jest w mechaniczny wskaźnik położenia styków (załączony/wyłączony), który sygnalizuje stan aparatu.
