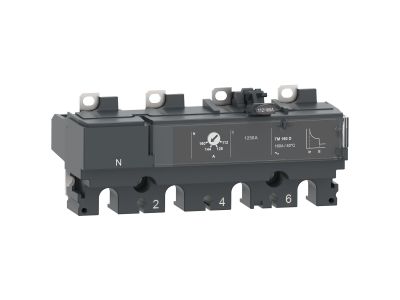

Wyłącznik NSX160 AC 4P3D 160A TMD | C166TM160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX160 AC 4P3D 160A TMD to wysokiej jakości aparat modułowy z wyzwalaczem termiczno-magnetycznym, przeznaczony do ochrony obwodów AC. Charakteryzuje się czterema biegunami w układzie 3D (trzy fazy + neutralny) i stałym zabezpieczeniem magnetycznym przed zwarciami. Regulowane zabezpieczenie termiczne dostosowuje czułość do wymagań instalacji, zapewniając precyzyjną ochronę przeciążeniową.

• 4-biegunowy układ 3D: Obejmuje trzy fazy i przewód neutralny, idealny do instalacji jednofazowych i trójfazowych z wymaganiem ochrony neutralnego.
• Termiczno-magnetyczny wyzwalacz TMD: Łączy regulowane zabezpieczenie termiczne (przeciążeniowe) z nastawnym zabezpieczeniem magnetycznym (zwarciowym) – kompleksowa ochrona dla instalacji AC.
• Prąd znamionowy 160A: Wysoka zdolność wyłączania prądów zwarciowych gwarantuje niezawodną ochronę nawet w wymagających warunkach.
• Stała charakterystyka magnetyczna: Szybka reakcja na zwarcia minimalizuje ryzyko uszkodzeń sprzętu i awarii instalacji.
• Regulowane zabezpieczenie termiczne: Możliwość dostosowania czułości wyzwalacza termicznego do specyficznych wymagań aplikacji – elastyczność w doborze ochrony.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej (m.in. PN-EN 60898, PN-EN 60947-2) oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa dla dystrybucji energii elektrycznej.

Zastosowanie

Wyłącznik NSX160 AC 4P3D 160A TMD jest przeznaczony do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, budynkowych i infrastrukturalnych, gdzie wymagana jest wysoka niezawodność i precyzja ochrony.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Stosowanie w systemach dystrybucji energii zasilających urządzenia o dużej mocy.
• Zabezpieczenie obwodów w budynkach biurowych, handlowych i przemysłowych.
• Integracja z systemami zarządzania energią (np. EcoStruxure Power) dla monitorowania i diagnostyki stanu instalacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zainstalować w dedykowanej podstawie modułowej, zapewniając odpowiednią wentylację. Śruby mocujące należy dokręcić z zalecanym momentem, aby uniknąć uszkodzeń mechanicznych. Po montażu przeprowadzić testy funkcjonalne (włączanie/wyłączanie, reakcja na przeciążenie i zwarcie).

FAQ

• Czy wyłącznik NSX160 można stosować w instalacjach trójfazowych? Tak, 4-biegunowy układ 3D (3 fazy + neutralny) zapewnia pełną ochronę w instalacjach trójfazowych z wymaganiem zabezpieczenia przewodu neutralnego.
• Jakie jest maksymalne napięcie znamionowe wyłącznika? Napięcie znamionowe nie zostało określone w dostępnych danych. Sprawdź dokumentację techniczną produktu lub kartę katalogową.
• Czy wyłącznik współpracuje z systemem EcoStruxure Power? Tak, jest kompatybilny z architekturą EcoStruxure Power, umożliwiając integrację z systemami monitorowania i diagnostyki (np. z PowerTag NSX i bazą ComPacT NSX).
