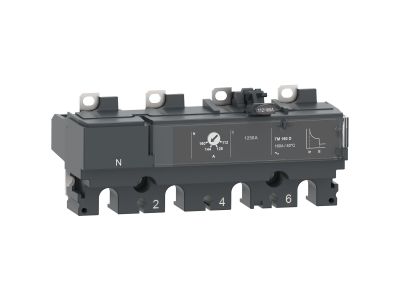

Wyłącznik NSX160 AC 4P3D 125A TMD | C166TM125 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX160 AC w wersji 4-biegunowej z wyzwalaczem termiczno-magnetycznym TMD 125A to wysokiej jakości aparat modułowy dedykowany do ochrony obwodów elektrycznych w instalacjach przemysłowych i budowlanych. Przeznaczony do współpracy z wyłącznikami ComPacT NSX 160/250, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Wyzwalacz TMD oferuje regulowane zabezpieczenie termiczne (przeciążeniowe) i stałe zabezpieczenie magnetyczne (przed zwarciem), gwarantując niezawodną pracę instalacji.

• 4-biegunowa konstrukcja (4P3D): Zapewnia pełną ochronę obwodu neutralnego i fazowego, co jest wymagane w instalacjach trójfazowych z zasilaniem neutralnym.
• Wyzwalacz termiczno-magnetyczny TMD 125A: Ochrona przed przeciążeniami (regulowane) i zwarciami (stałe), dostosowana do wymagań instalacji o prądzie znamionowym 125A.
• Regulowane zabezpieczenie termiczne: Możliwość dostosowania progu zadziałania termicznego do specyficznych wymagań instalacji, minimalizując ryzyko fałszywych wyzwoleń.
• Stałe zabezpieczenie magnetyczne: Natychmiastowe odłączenie obwodu w przypadku zwarcia, chroniąc przewody i podłączony osprzęt przed uszkodzeniem.
• Optymalne dopasowanie do NSX160/250: Kompatybilny z wyłącznikami ComPacT NSX, co umożliwia elastyczne projektowanie i rozbudowę instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich PN-EN 60947-2 oraz PN-EN 60947-1 dotyczących łączników i zabezpieczeń. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Spełnia także wymogi standardów międzynarodowych, w tym IEC 60947-2.

Zastosowanie

Wyłącznik NSX160 AC 4P3D 125A TMD przeznaczony jest do ochrony obwodów w instalacjach przemysłowych, budowlanych oraz energetycznych. Dzięki wysokiej niezawodności i elastyczności konfiguracji znajduje zastosowanie w różnych systemach dystrybucji energii.

• Ochrona głównych obwodów zasilania w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie obwodów trójfazowych z zasilaniem neutralnym, takich jak maszyny przemysłowe, pompy, wentylatory.
• Stosowanie w systemach rozproszonego zasilania, w których wymagana jest precyzyjna ochrona przed przeciążeniami i zwarciami.
• Możliwość integracji z systemami monitorowania, takimi jak PowerTag NSX, w ramach architektury EcoStruxure Power.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z aktualnymi normami i przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w dedykowanej podstawie ComPacT NSX 160/250, zapewniając odpowiednią wentylację i swobodny dostęp do zacisków. Po montażu przeprowadzić testy działania wyzwalacza, weryfikując poprawność działania zabezpieczeń termicznego i magnetycznego. Regularnie kontrolować stan styków i mechanizmu wyzwalającego.

FAQ

• Czy wyzwalacz TMD można regulować? Tak, zabezpieczenie termiczne jest regulowane, co pozwala dostosować próg zadziałania do specyficznych wymagań instalacji.
• Jaki jest zakres regulacji zabezpieczenia termicznego? Dokładny zakres regulacji nie został podany w dostępnych danych. Zaleca się sprawdzenie w dokumentacji technicznej wyłącznika lub w karcie katalogowej.
• Czy wyłącznik współpracuje z innymi systemami monitorowania? Tak, jest kompatybilny z systemami takimi jak PowerTag NSX w ramach architektury EcoStruxure Power, umożliwiając zdalne monitorowanie stanu obwodów.
