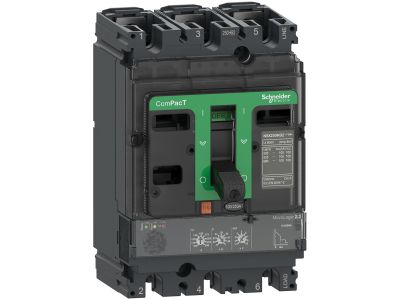

Wyłącznik NSX100HB2 100kA AC 3P 40A 2.2 | C10W32D040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX100HB2 o prądzie znamionowym 40A i trójfazowej budowie (3P) to wysokiej klasy aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się zdolnością wyłączania zwarciowego 100kA AC, co gwarantuje niezawodną ochronę nawet w trudnych warunkach instalacyjnych. Przeznaczony do montażu na szynach DIN w rozdzielnicach przemysłowych i budynkowych.

• Prąd znamionowy 40A: Zapewnia skuteczną ochronę obwodów o obciążeniu do 40A, automatycznie wyłączając zasilanie w przypadku przeciążenia.
• Zdolność wyłączania zwarciowego 100kA AC: Wysoka odporność na zwarcia chroni instalację i podłączone urządzenia przed uszkodzeniami spowodowanymi zwarciami.
• Trójfazowa budowa (3P): Chroni wszystkie trzy fazy obwodu jednocześnie, zapewniając kompleksową ochronę w instalacjach trójfazowych.
• Montaż na szynie DIN: Umożliwia szybki i bezproblemowy montaż w standardowych rozdzielnicach, bez konieczności stosowania dodatkowych uchwytów.
• Wytrzymała konstrukcja: Odporny na wysokie temperatury i obciążenia mechaniczne, co gwarantuje długotrwałą niezawodność eksploatacyjną.

Zgodność z Normami

Wyłącznik NSX100HB2 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym normy PN-EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

NSX100HB2 to wszechstronny aparat przeznaczony do ochrony i rozdziału energii elektrycznej w instalacjach przemysłowych, budynkowych i infrastrukturalnych.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych.
• Stosowanie w instalacjach budynkowych jako główny wyłącznik nadprądowy dla obwodów o prądzie do 40A.
• Wykorzystanie w systemach awaryjnego zasilania (np. agregaty prądotwórcze).

Wskazówki Montażowe

Montaż i konserwacja wyłącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu zasilającym. Urządzenie należy montować na standardowej szynie DIN w pozycji pionowej. Przed podłączeniem kabli należy upewnić się, że ich przekrój jest odpowiedni do prądu znamionowego 40A (zalecany: min. 6mm² dla miedzi). Dokręcić śruby z momentem zgodnym z zaleceniami producenta. Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik. Regularna konserwacja polega na sprawdzaniu stanu styków i czyszczeniu z ewentualnych zanieczyszczeń.

FAQ

• Czy wyłącznik NSX100HB2 posiada wbudowane wyzwalacze termiczne i elektromagnetyczne? Tak – wyposażony jest w zintegrowane wyzwalacze termiczne (przeciążeniowe) i elektromagnetyczne (zwarciowe), zapewniające kompleksową ochronę.
• Jaki jest maksymalny prąd zwarciowy, jaki może wyłączyć ten wyłącznik? Zdolność wyłączania zwarciowego wynosi 100kA AC, co oznacza, że wyłącznik skutecznie przerwie obwód przy zwarciach o natężeniu do 100kA.
• Czy wyłącznik nadaje się do instalacji w systemach fotowoltaicznych? Wyłącznik NSX100HB2 nie jest dedykowany specjalnie dla systemów fotowoltaicznych. Do takich zastosowań zalecane są specjalistyczne wyłączniki DC.
