Wyłącznik NSX100F 36kA AC 4P4D 40A 2.2 | C10F42D040 Schneider Electric

Opis i Kluczowe Cechy

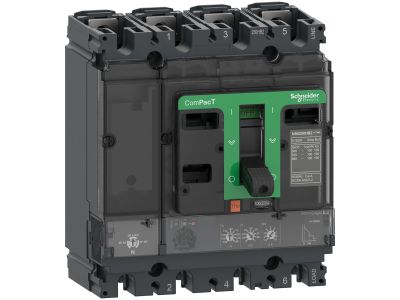

Wyłącznik NSX100F to wysokiej klasy aparat modułowy 4-biegunowy (4P4D) zaprojektowany do ochrony obwodów elektrycznych w instalacjach przemysłowych i budowlanych. Elektroniczny wyzwalacz MicroLogic 2.2 o prądzie znamionowym 40A zapewnia precyzyjne zabezpieczenie przeciążeniowe, krótkozwłoczne i bezzwłoczne przed zwarciem. Wysoka zdolność zwarciowa 36 kA AC (415V, 50/60Hz) gwarantuje niezawodne odłączenie w awaryjnych sytuacjach. Kompaktowe wymiary 140 mm × 161 mm × 86 mm pozwalają na optymalne wykorzystanie przestrzeni w rozdzielnicy.

• 4-biegunowa konstrukcja 4P4D: Pełna ochrona faz L1-L3 oraz neutralnego N, odpowiednia dla instalacji trójfazowych zasilających odbiorniki liniowe i nieliniowe.
• Elektroniczny wyzwalacz MicroLogic 2.2, 40A: Regulowane zabezpieczenie przeciążeniowe z długim czasem działania oraz zabezpieczenie zwarciowe (krótkozwłoczne i bezzwłoczne) – dostosowanie do specyficznych wymagań instalacji.
• Zdolność zwarciowa 36 kA AC (415V): Gwarancja ochrony przed zwarciami o dużej energii, minimalizująca ryzyko uszkodzenia instalacji i aparatury.
• Znamionowe napięcie łączeniowe 690V AC: Możliwość stosowania w instalacjach o podwyższonym napięciu, zgodnie z normami przemysłowymi.
• Kompatybilność z akcesoriami i modułami: Szeroka gama opcji rozbudowy, w tym moduły komunikacyjne, wyzwalacze zdalne czy blokady mechaniczne.

Zgodność z Normami

Wyłącznik NSX100F spełnia wymagania normy IEC 60947-2 oraz posiada certyfikaty CCC i EAC. Produkt jest zgodny z międzynarodowymi standardami bezpieczeństwa i ochrony środowiska, w tym z dyrektywami RoHS i REACH. Zielona etykieta Green Premium świadczy o transparentności informacji środowiskowych i spełnieniu rygorystycznych norm ekologicznych.

Zastosowanie

Wyłącznik NSX100F przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budowlanych i infrastrukturalnych, gdzie wymagana jest wysoka niezawodność i precyzja zabezpieczeń.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i obiektach energetycznych.
• Zabezpieczenie obwodów gniazdkowych i oświetleniowych w budynkach użyteczności publicznej i biurowcach.
• Ochrona obwodów silników i napędów w instalacjach przemysłowych (np. maszyny pakujące, wentylatory, pompy).
• Stosowanie w systemach zasilania awaryjnego (UPS) i rozdziału energii w centrach danych.

Wskazówki Montażowe

Montaż wyłącznika NSX100F powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się o braku napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN (35 mm) w rozdzielnicy, zachowując właściwe odstępy między aparatami (min. 5 mm). Po podłączeniu przewodów fazowych (L1-L3) i neutralnego (N) należy dokręcić zaciski zgodnie z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Przed uruchomieniem sprawdzić poprawność połączeń i ustawić parametry wyzwalacza MicroLogic 2.2 zgodnie z wymaganiami instalacji.

FAQ

• Jaką zdolność zwarciową ma wyłącznik NSX100F? Wyłącznik posiada zdolność zwarciową 36 kA AC przy napięciu 415V (50/60Hz), co zapewnia skuteczną ochronę przed zwarciami o dużej energii.
• Czy wyłącznik jest kompatybilny z akcesoriami innych producentów? Tak – NSX100F został zaprojektowany z myślą o współpracy z szeroką gamą akcesoriów i modułów rozszerzających, w tym z systemami komunikacyjnymi i zdalnymi wyzwalaczami.
• Jakie są zalecane parametry ustawienia wyzwalacza MicroLogic 2.2? Dokładne wartości ustawień zależą od specyfiki instalacji – należy je dostosować zgodnie z projektem elektrycznym lub zaleceniami producenta. Domyślne ustawienia fabryczne są odpowiednie dla większości standardowych aplikacji.
