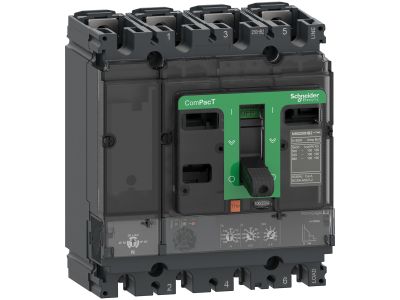

Wyłącznik NSX100B 25kA AC 4P 40A 2.2 | C10B42D040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX100B to 4-biegunowe zabezpieczenie elektryczne o zdolności zwarciowej 25 kA, zaprojektowane do ochrony obwodów AC o napięciu do 690V. Wyposażony w elektroniczny wyzwalacz MicroLogic 2.2 o prądzie znamionowym 40A, zapewnia precyzyjne zabezpieczenie nadprądowe – regulowane zabezpieczenie przeciążeniowe (długi czas działania) oraz zabezpieczenie zwarciowe (krótkie i bezzwłoczne). Kompaktowa konstrukcja 140mm x 161mm x 86mm ogranicza zajętość przestrzeni w rozdzielnicy, co ułatwia montaż w standardowych szafach.

• Zdolność zwarciowa 25 kA AC: Zapewnia skuteczną ochronę przed zwarciami w instalacjach o napięciu do 415V AC, minimalizując ryzyko uszkodzeń urządzeń i zagrożenia pożarowego.
• Wyzwalacz MicroLogic 2.2 40A: Elektroniczny układ regulowany, oferujący elastyczne dostosowanie zabezpieczeń nadprądowych i zwarciowych do wymagań konkretnej instalacji.
• 4-biegunowa konstrukcja (4P): Precyzyjna ochrona wszystkich faz oraz przewodu neutralnego w układach 3-fazowych z neutralnym.
• Napięcie łączeniowe 690V AC: Uniwersalne zastosowanie w instalacjach przemysłowych, komercyjnych oraz morskich.
• Kompaktowe wymiary 140x161x86 mm: Oszczędność miejsca w szafach sterowniczych i rozdzielnicach, ułatwiająca montaż równoległy z innymi aparatami.

Zgodność z Normami

Wyłącznik NSX100B spełnia wymagania normy międzynarodowej IEC 60947, posiada certyfikację CE, C CC oraz EAC. Produkt jest zgodny z międzynarodowymi specyfikacjami morskimi, co potwierdza jego wszechstronność w różnych zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik NSX100B przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, komercyjnych oraz morskich, gdzie wymagana jest wysoka niezawodność i precyzyjna ochrona nadprądowa.

• Ochrona rozdzielnic i szaf sterowniczych w zakładach przemysłowych (np. maszyny produkcyjne, napędy).
• Zabezpieczenie obwodów zasilających w budynkach komercyjnych (biura, centra handlowe).
• Stosowanie w instalacjach morskich i offshore, spełniających wymagania specyfikacji morskich.
• Ochrona układów zasilania awaryjnego (UPS, generatory).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Urządzenie montuje się w standardowych szafach rozdzielczych na szynie 35 mm. Przed instalacją należy sprawdzić zgodność prądu znamionowego wyłącznika z obciążeniem chronionego obwodu. Po montażu przeprowadzić testy działania wyzwalacza (symulacja zwarcia i przeciążenia) zgodnie z dokumentacją techniczną. Zachować minimalne odstępy montażowe dla zapewnienia odpowiedniej wentylacji i chłodzenia.

FAQ

• Czy wyłącznik NSX100B posiada funkcję samoczynnego resetu? Wyłącznik wyposażony jest w elektroniczny wyzwalacz MicroLogic 2.2, który nie posiada funkcji automatycznego resetu. Po zadziałaniu zabezpieczenia wymagana jest ręczna reaktywacja wyłącznika.
• Jaka jest maksymalna temperatura pracy wyłącznika? Dane dotyczące zakresu temperatur pracy nie zostały podane w specyfikacji produktu. Zaleca się stosowanie wyłącznika w środowiskach o temperaturze nieprzekraczającej 55°C.
• Czy wyłącznik jest kompatybilny z systemami zdalnego monitoringu? Tak, dzięki wyzwalaczowi MicroLogic 2.2 istnieje możliwość integracji z systemami nadzoru i sterowania, jednak wymaga to zastosowania odpowiednich akcesoriów i protokołów komunikacyjnych (np. Modbus).
