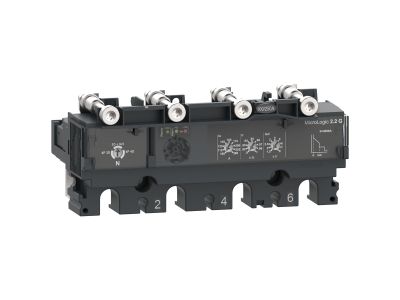

Wyłącznik NSX100 AC 4P4D 100A 2.2 G | C1042G100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX100 AC 4-biegunowy 4P4D o prądzie znamionowym 100A wyposażony w wyzwalacz elektroniczny MicroLogic 2.2 G to wysokiej klasy aparat zabezpieczający dedykowany do ochrony generatorów i obwodów krytycznych. Moduł wyzwalający zapewnia regulowane zabezpieczenie przeciążeniowe, krótkozwłoczne i bezzwłoczne przed zwarciem, co gwarantuje precyzyjną ochronę instalacji. Zielona dioda LED sygnalizuje gotowość wyłącznika do zadziałania, a alarmowe diody LED informują o przeciążeniach.

• Wyzwalacz elektroniczny MicroLogic 2.2 G: Regulowane zabezpieczenia chroniące przed przeciążeniem, zwarciem krótkotrwałym i zwarciem bezzwłocznym – dostosowane do wymagań generatorów i wrażliwych obwodów.
• 4-biegunowa konstrukcja 4P4D: Pełna ochrona wszystkich faz w obwodzie, zapobiega asymetrii napięć i zagrożeniom wynikającym z uszkodzeń izolacji.
• Prąd znamionowy 100A: Dobór dla obwodów o średnim i wysokim obciążeniu, zapewniający niezawodną pracę w instalacjach przemysłowych i energetycznych.
• Sygnalizacja stanu LED: Zielona dioda "Ready" potwierdza gotowość wyłącznika do pracy, a alarmowe diody informują o wystąpieniu przeciążenia – ułatwia diagnostykę i konserwację.
• Zoptymalizowany dla generatorów: Zapewnia ochronę obwodów zasilanych z generatorów, gdzie wymagana jest wysoka odporność na zakłócenia i szybkie reagowanie na zwarcia.

Zgodność z Normami

Wyłącznik NSX100 AC 4P4D 100A z wyzwalaczem MicroLogic 2.2 G spełnia wymogi norm europejskich i międzynarodowych dotyczących aparatury łączeniowej i zabezpieczającej. Posiada oznaczenie CE, a jego konstrukcja uwzględnia standardy jakościowe dla urządzeń stosowanych w energetyce i instalacjach krytycznych.

Zastosowanie

Wyłącznik NSX100 z wyzwalaczem MicroLogic 2.2 G przeznaczony jest do ochrony obwodów elektrycznych, szczególnie w instalacjach wymagających wysokiej niezawodności i precyzyjnego reagowania na zakłócenia.

• Ochrona generatorów prądotwórczych w układach awaryjnych i zasilania rezerwowego.
• Zabezpieczenie obwodów w stacjach transformatorowych, rozdzielniach przemysłowych i budynkach użyteczności publicznej.
• Stosowanie w instalacjach, gdzie wymagana jest ochrona przed asymetrią napięć i zwarciami w układach trójfazowych.
• Układy automatyki i sterowania, wymagające szybkiego reagowania na zakłócenia i diagnostyki stanu zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika NSX100 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem procedur bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie chronionym. Wyłącznik należy zamontować w obudowie rozdzielnicy, zachowując odpowiednie odstępy montażowe i chłodzące zgodnie z dokumentacją. Przewody należy podłączać zgodnie z oznaczeniami na aparacie, zwracając uwagę na moment dokręcania połączeń śrubowych. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując działanie wyzwalacza i sygnalizacji.

FAQ

• Czy wyzwalacz MicroLogic 2.2 G można stosować z innymi modelami wyłączników serii NSX? Tak – wyzwalacz MicroLogic 2.2 G jest kompatybilny z wyłącznikami ComPacT NSX 100/160/250, co pozwala na elastyczne dobieranie aparatury do potrzeb instalacji.
• Jakie parametry zabezpieczeń można regulować w module? Zabezpieczenie przeciążeniowe (długie działanie) oraz zabezpieczenie zwarciowe (krótkozwłoczne i bezzwłoczne) są regulowane – dokładne zakresy regulacji należy sprawdzić w dokumentacji technicznej wyłącznika.
• Czy wyłącznik posiada certyfikaty do stosowania w instalacjach krytycznych? Tak – posiada oznaczenie CE i spełnia wymogi norm dotyczących aparatury zabezpieczającej w energetyce i budownictwie.
