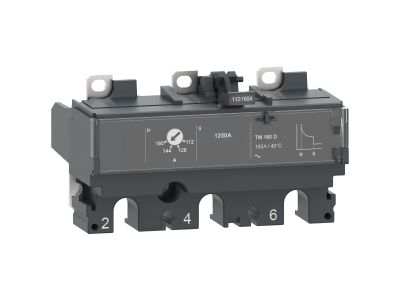

Wyłącznik NSX100 AC 3P3D 50A TMD | C103TM050 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX100 AC 3P3D 50A TMD to zaawansowany aparat modułowy przeznaczony do zabezpieczenia obwodów elektrycznych przed przeciążeniami i zwarciami. Wyposażony w trójbiegunowy układ 3P3D z wyzwalaczem termiczno-magnetycznym TM50D o prądzie znamionowym 50A, gwarantuje niezawodną ochronę instalacji. Przeznaczony do współpracy z wyłącznikami ComPacT NSX 100 w ramach systemów dystrybucji energii.

• 3-biegunowa konstrukcja 3P3D: Zapewnia kompleksową ochronę trzech faz, eliminując ryzyko niesymetrycznego obciążenia lub zwarcia w układzie trójfazowym.
• Wyzwalacz termiczno-magnetyczny TM50D 50A: Regulowany człon termiczny chroni przed przeciążeniami, a stały człon magnetyczny natychmiastowo reaguje na zwarcia, przerywając obwód w ułamkach sekundy.
• Stabilna charakterystyka TMD: Umożliwia precyzyjne dostosowanie zabezpieczeń do wymagań konkretnej instalacji, zapewniając optymalną ochronę przy minimalnym ryzyku fałszywych wyzwoleniach.
• Kompatybilność z ComPacT NSX 100: Zaprojektowany do współpracy z wyłącznikami ComPacT NSX 100, co pozwala na budowę elastycznych i skalowalnych systemów dystrybucji energii.
• Zastosowanie w systemach EcoStruxure Power: Możliwość integracji z modułem PowerTag NSX dla zaawansowanego monitoringu i zarządzania energią.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z europejskimi dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik NSX100 AC 3P3D 50A TMD przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Dystrybucja energii w rozdzielnicach niskiego napięcia – ochrona gałęzi zasilających.
• Zabezpieczenie obwodów trójfazowych w maszynach przemysłowych i liniach produkcyjnych.
• Ochrona układów zasilania rezerwowego i agregatów prądotwórczych.
• Współpraca z systemami EcoStruxure Power do monitoringu parametrów sieci i zużycia energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami bezpieczeństwa i obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować w odpowiedniej rozdzielnicy, zapewniając odpowiednią wentylację i przestrzeń dla kabli. Połączenia elektryczne wykonywać zgodnie z oznaczeniami na aparacie, stosując przewody o odpowiednim przekroju i dokręcając śruby z zalecanym momentem. Po montażu przeprowadzić testy działania i sprawdzić poprawność współpracy z systemem zabezpieczeń.

FAQ

• Czy wyłącznik posiada regulację charakterystyki termicznej? Tak, człon termiczny wyzwalacza TM50D jest regulowany, co pozwala na dostosowanie czułości zabezpieczenia do konkretnych warunków instalacji.
• Jakie jest przeznaczenie członu magnetycznego? Człon magnetyczny zapewnia natychmiastowe wyłączenie w przypadku zwarcia, chroniąc obwód przed uszkodzeniem termicznym i mechanicznym.
• Czy wyłącznik współpracuje z innymi systemami monitoringu? Tak, zaprojektowany z myślą o integracji z systemem EcoStruxure Power i modułem PowerTag NSX, umożliwiając zaawansowany monitoring parametrów sieci.
