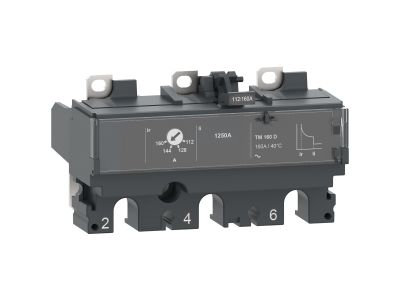

Wyłącznik NSX100 AC 3P3D 16A TMD | C103TM016 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX100 AC 3P3D 16A TMD to kompaktowy, trójbiegunowy aparat modułowy wyposażony w wyzwalacz termiczno-magnetyczny o prądzie znamionowym 16A. Stanowi kluczowy element w systemach dystrybucji energii elektrycznej, zapewniając kompleksową ochronę obwodów przed przeciążeniami i zwarciami. Charakteryzuje się regulowanym zabezpieczeniem termicznym do ochrony przeciążeniowej oraz stałym zabezpieczeniem magnetycznym do ochrony zwarciowej.

• 3-biegunowa konstrukcja AC 3P3D: Zapewnia wyłączenie wszystkich faz w przypadku zwarcia lub przeciążenia, minimalizując ryzyko uszkodzeń w instalacji.
• Wyzwalacz termiczno-magnetyczny 16A: Ochrona przed przeciążeniami dzięki regulowanej charakterystyce termicznej oraz natychmiastowa reakcja na zwarcia dzięki wyzwalaczowi magnetycznemu.
• Znamionowy prąd ciągły 16A: Odpowiedni dla zabezpieczania obwodów o średnim i wysokim obciążeniu, m.in. w instalacjach przemysłowych i budynkowych.
• Regulowane zabezpieczenie termiczne: Możliwość dostosowania progu wyzwolenia termicznego do konkretnych wymagań instalacji, zwiększająca elastyczność zastosowania.
• Stałe zabezpieczenie magnetyczne: Natychmiastowa reakcja na zwarcia, zapobiegająca uszkodzeniom kabli i urządzeń.

Zgodność z Normami

Wyłącznik NSX100 AC 3P3D 16A TMD spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej (m.in. PN-EN 60947-2) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury ochronnej.

Zastosowanie

Wyłącznik ten dedykowany jest do stosowania w systemach dystrybucji energii elektrycznej, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Instalacje przemysłowe – zabezpieczanie maszyn i urządzeń o średnim i wysokim obciążeniu.
• Rozdzielnice budynkowe – ochrona obwodów oświetleniowych, gniazd wtykowych i odbiorników stałych.
• Szafy sterownicze – integracja z systemami zarządzania energią w obiektach komercyjnych.
• Infrastruktura energetyczna – zabezpieczanie linii zasilających i punktów rozdzielczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed montażem należy upewnić się, że napięcie zostało odłączone, a obwód jest beznapięciowy. Wyłącznik należy zainstalować na szynie DIN lub w dedykowanej podstawie, zachowując odpowiednie odstępy separacyjne. Po montażu przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność działania wyzwalaczy. W przypadku współpracy z systemami monitorującymi (np. PowerTag NSX) należy postępować zgodnie z zaleceniami producenta.

FAQ

• Czym różni się wyzwalacz termiczno-magnetyczny TMD od innych typów wyzwalaczy? Wyzwalacz TMD łączy w sobie dwie funkcje: regulowaną ochronę termiczną (przeciw przeciążeniom) i stałą ochronę magnetyczną (przeciw zwarciom), co zapewnia kompleksową ochronę obwodu.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Wyłącznik NSX100 AC 3P3D jest konstruowany do pracy w układach trójfazowych. Do ochrony obwodów jednofazowych należy stosować odpowiednie aparaty modułowe dedykowane dla instalacji 1P.
• Jakie są zalety regulowanego zabezpieczenia termicznego? Regulacja progu wyzwolenia termicznego pozwala dostosować wyłącznik do specyficznych warunków instalacji, np. do ochrony silników o zmiennym obciążeniu, co zwiększa elastyczność i trwałość systemu.
