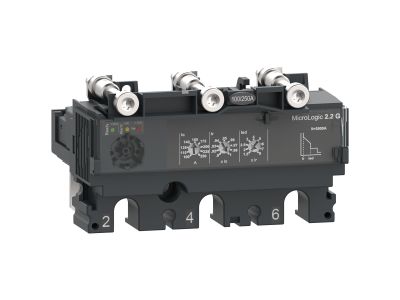

Wyłącznik NSX100 AC 3P3D 100A 2.2 G | C1032G100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX100 AC 3P3D 100A z wyzwalaczem elektronicznym MicroLogic 2.2 G to zaawansowany aparat modułowy przeznaczony do ochrony obwodów w instalacjach elektrycznych, szczególnie zalecany w układach zasilania generatorami. Trójbiegunowa konstrukcja 3P3D zapewnia kompleksową ochronę wszystkich faz, natomiast wyzwalacz 2.2 G oferuje regulowane parametry zabezpieczeń przeciążeniowych i zwarciowych.

• Wyzwalacz elektroniczny MicroLogic 2.2 G: Zapewnia precyzyjną ochronę generatorów dzięki regulowanym zabezpieczeniom przeciążeniowym o długim czasie działania oraz regulowanym zabezpieczeniom zwarciowym.
• Trójbiegunowa konstrukcja 3P3D: Pełna ochrona wszystkich faz z możliwością niezależnego regulowania parametrów zabezpieczeń.
• Prąd znamionowy 100A: Przeznaczony do obwodów o maksymalnym obciążeniu 100A, zapewniając stabilność i niezawodność pracy.
• Sygnalizacja LED: Zielona dioda Ready sygnalizuje gotowość wyłącznika do pracy, a alarmowe diody LED informują o wystąpieniu przeciążenia.
• Zastosowanie w ochronie generatorów: Optymalny dobór do układów zasilania rezerwowego, gdzie wymagana jest szybka reakcja na zmiany obciążenia.

Zgodność z Normami

Wyłącznik NSX100 AC 3P3D 100A z wyzwalaczem 2.2 G spełnia wymagania norm europejskich dotyczących aparatury łączeniowej oraz dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego. Posiada oznaczenie CE i jest zgodny z normami IEC 60947-2.

Zastosowanie

Wyłącznik NSX100 z wyzwalaczem MicroLogic 2.2 G znajduje zastosowanie w instalacjach wymagających zaawansowanej ochrony, szczególnie w systemach zasilania awaryjnego i generatorach.

• Ochrona obwodów zasilania generatorów w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie linii zasilających w budynkach użyteczności publicznej i obiektach o podwyższonych wymaganiach bezpieczeństwa.
• Instalacje przemysłowe, gdzie wymagana jest regulacja parametrów zabezpieczeń w zależności od charakterystyki obciążenia.
• Układy zasilania awaryjnego i awaryjnego oświetlenia – zapewnienie ciągłości zasilania w przypadku awarii sieci.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Wyłącznik należy zamontować na szynie DIN lub w szafie rozdzielczej, dbając o odpowiednie ułożenie przewodów i zachowanie minimalnych odstępów izolacyjnych. Podczas montażu należy bezwzględnie odłączyć napięcie w instalacji. Po zamontowaniu należy przeprowadzić testy działania zabezpieczeń zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyzwalacz MicroLogic 2.2 G nadaje się do ochrony generatorów? Tak, wyzwalacz 2.2 G jest specjalnie zaprojektowany do ochrony generatorów, oferując regulowane zabezpieczenia przeciążeniowe i zwarciowe.
• Jakie są zalety wyłącznika NSX100 z wyzwalaczem elektronicznym? Elektroniczny wyzwalacz zapewnia wyższą precyzję regulacji parametrów zabezpieczeń, sygnalizację stanu pracy oraz możliwość integracji z systemami monitoringu.
• Czy wyłącznik jest kompatybilny z innymi aparatami w systemie EcoStruxure Power? Tak, wyzwalacz MicroLogic 2.2 G jest częścią architektury EcoStruxure Power i może współpracować z innymi elementami systemu, takimi jak PowerTag NSX.
