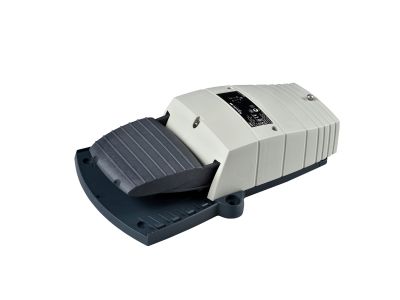

Wyłącznik nożny szary 1STOPN. NC+NO | XPEG110 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nożny szary XPEG110 to jednopedałowe urządzenie sterownicze wyposażone w zestaw styków NC (normalnie zamknięty) i NO (normalnie otwarty). Konstrukcja przeznaczona do pracy w obwodach sterowania – montaż na podłodze lub w stanowisku operatorskim. Kolor szary ułatwia identyfikację w środowisku przemysłowym.

• Styki NC+NO: Dwa niezależne tory łączeniowe umożliwiają jednoczesne sygnalizowanie stanu załączenia i wyłączenia, co zwiększa elastyczność układów sterowania.
• 1-stopniowa (jednopedałowa) konstrukcja: Prosta obsługa – jeden ruch nogą powoduje przełączenie styków, idealna do aplikacji wymagających jednoznacznego polecenia (np. start/stop).
• Obudowa szara, odporna na uderzenia: Wytrzymałe tworzywo zapewnia długą żywotność w warunkach warsztatowych i przemysłowych.
• Kompaktowe wymiary: Łatwy montaż w ograniczonej przestrzeni paneli sterowniczych lub bezpośrednio na posadzce.
• Brak elementów podświetlanych: Ogranicza zużycie energii i eliminuje ryzyko uszkodzenia diod LED w trudnych warunkach pracy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi i posiada oznaczenie CE. Dla szczegółowych informacji o zgodności z normami (np. IEC/EN) zalecamy zapoznanie się z dokumentacją techniczną producenta. Montaż i użytkowanie odbywają się na odpowiedzialność wykwalifikowanego personelu.

Zastosowanie

Wyłącznik nożny XPEG110 znajduje zastosowanie wszędzie tam, gdzie operator potrzebuje zwolnić ręce podczas sterowania maszyną. Sprawdza się w przemyśle, warsztatach i na liniach produkcyjnych.

• Sterowanie pracą maszyn (start/stop) w obrabiarkach, prasach, przenośnikach.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanu awaryjnego – funkcja wyłącznika bezpieczeństwa (przy odpowiednim projektowaniu obwodu).
• Automatyka budynkowa – sterowanie bramami, roletami lub oświetleniem w strefach wilgotnych.

Wskazówki Montażowe

Wyłącznik nożny przeznaczony jest do montażu przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie DIN TH35 lub bezpośrednio na podłożu za pomocą otworów montażowych. Przekrój przewodów należy dobrać zgodnie z projektem instalacji, a moment dokręcania zacisków zastosować według dokumentacji producenta. Po instalacji sprawdzić poprawność działania styków NC i NO.

FAQ

• Czy wyłącznik ma podświetlenie LED? Nie, model XPEG110 nie posiada podświetlenia. Sygnalizacja stanu wymaga dodatkowego obwodu świetlnego lub użycia styków NO do sterowania lampką.
• Jaki jest stopień ochrony IP tego wyłącznika? Stopień ochrony nie został podany w dostępnych danych. W przypadku montażu w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować dodatkową obudowę lub osłonę.
• Jak działa tryb pracy styków NC i NO? W stanie spoczynku (pedał nie wciśnięty) styk NO jest rozwarty, a NC zwarty. Po naciśnięciu pedału następuje przełączenie: NO zwiera się, NC rozwiera. Umożliwia to np. realizację funkcji bezpieczeństwa (przerwa w obwodzie NC) oraz załączanie sygnalizacji (zwarcie NO).
