Wyłącznik nożny niebieski 2STOPN. 2NC+NO OSŁ. | XPEB611 Schneider Electric

Opis i Kluczowe Cechy

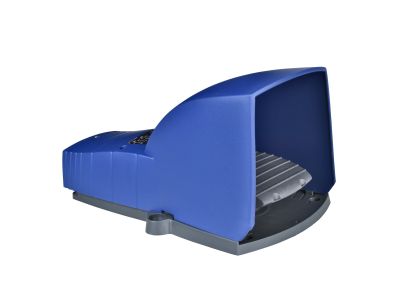

Wyłącznik nożny XPEB611 to dwustopniowy przycisk nożny z osłoną, wyposażony w zestaw styków 2NC+NO (dwa normalnie zamknięte i jeden normalnie otwarty). Niebieski kolor obudowy ułatwia identyfikację funkcji zatrzymania awaryjnego. Konstrukcja z osłoną chroni przed przypadkowym naciśnięciem, zwiększając bezpieczeństwo pracy maszyn. Urządzenie przeznaczone do montażu w aplikacjach przemysłowych wymagających ergonomicznego sterowania nożnego.

• Dwustopniowa praca: Umożliwia realizację dwóch poziomów sterowania (np. wstępne uruchomienie i pełne zadziałanie) w zależności od siły nacisku – zwiększa elastyczność aplikacji.
• Konfiguracja styków 2NC+NO: Zapewnia redundantne bezpieczeństwo w obwodach zatrzymania awaryjnego (styki NC) oraz sygnalizację lub załączanie pomocnicze (styki NO).
• Osłona mechaniczna: Chroni elementy sterujące przed przypadkowym uruchomieniem oraz pyłem i zabrudzeniami, podnosząc niezawodność w trudnych warunkach.
• Ergonomiczny pedał nożny: Ułatwia intuicyjne sterowanie przez operatora, pozostawiając ręce wolne do obsługi innych elementów maszyny.
• Kompaktowa obudowa w kolorze niebieskim: Łatwa identyfikacja jako przycisku stop awaryjnego zgodnie z powszechną konwencją kolorystyczną.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada deklarację zgodności CE. W danych producenta nie określono szczegółowych numerów norm – urządzenie spełnia standardowe wymogi bezpieczeństwa dla aparatury sterowniczej.

Zastosowanie

Wyłącznik nożny XPEB611 znajduje zastosowanie wszędzie tam, gdzie operator musi szybko i bezpiecznie zatrzymać maszynę lub realizować dwustopniowe sterowanie za pomocą stopy. Polecany do:

• Zatrzymanie awaryjne w maszynach przemysłowych (prasy, tokarki, linie montażowe).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub PLC w cyklach produkcyjnych.
• Sterowanie obrotami wrzeciona, podajników lub bram (np. wstępny ruch, a następnie pełna prędkość).
• Automatyka budynkowa i magazynowa – uruchamianie bram, przesuwów taśmowych.

Wskazówki Montażowe

Montaż wyłącznika nożnego powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na stabilnej powierzchni (podłoga, podest) zgodnie z wytycznymi producenta. Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia. W przypadku podłączania do szyny TH35 – jeśli konstrukcja to przewiduje – stosować się do zaleceń montażowych. Moment dokręcania zacisków oraz sposób podłączenia styków należy sprawdzić w karcie katalogowej.

FAQ

• Czy wyłącznik nożny XPEB611 jest podświetlany? W dostępnych danych nie ma informacji o podświetleniu. Produkt nie posiada wbudowanego źródła światła; identyfikacja opiera się na kolorze obudowy.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podał stopnia ochrony IP w udostępnionych danych. Zaleca się stosowanie w suchych pomieszczeniach przemysłowych lub w obudowie dodatkowej.
• Jak działają styki 2NC+NO? Dwa styki normalnie zamknięte (NC) rozwierają się po naciśnięciu – stosowane w obwodach bezpieczeństwa. Jeden styk normalnie otwarty (NO) zwiera się po naciśnięciu – do sygnalizacji lub załączania pomocniczego. Dwustopniowość pozwala na stopniowe zwieranie/rozwieranie styków w zależności od głębokości wciśnięcia pedału.
