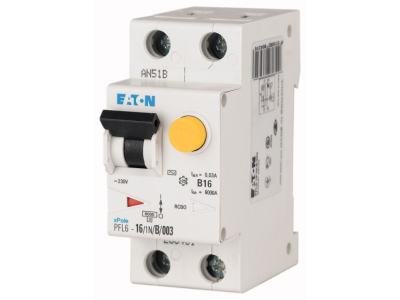

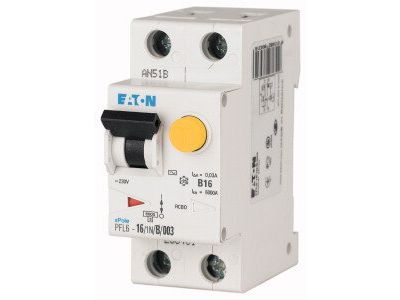

Wyłącznik nadprądowy z modułem różnicowo-prądowym 2-bieg (1P+N), PFL6 C6 30mA A,PFL6-6/1N/C/003-A | 112876 Eaton

Alternatywny kod produktu: PFL6-6/1N/C/003-A

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z modułem różnicowo-prądowym PFL6-6/1N/C/003-A (symbol 112876) to kompaktowe urządzenie 2-biegunowe (1P+N) łączące funkcję zabezpieczenia przeciążeniowego i zwarciowego z ochroną różnicową. Przeznaczony do pracy w obwodach o prądzie znamionowym 6 A i charakterystyce C, z znamionowym prądem różnicowym 30 mA (typ A). Dzięki działaniu niezależnemu od napięcia sieci gwarantuje skuteczną ochronę nawet przy zaniku napięcia zasilającego, a zdolność wyłączania 6 kA zapewnia bezpieczne przerywanie zwarć. Wyposażony w czerwono-zielony wskaźnik położenia styków ułatwia szybką ocenę stanu pracy. Montowany na szynie TH35, odporny na mróz do –25°C.

• Prąd znamionowy 6 A (charakterystyka C): Zabezpiecza obwody odbiorcze średniej mocy (np. gniazda, oświetlenie) przed przeciążeniem i zwarciem, a charakterystyka C jest optymalna dla obciążeń indukcyjnych (silniki, transformatory).
• Znamionowy prąd różnicowy 30 mA (typ A): Zapewnia ochronę przeciwporażeniową oraz wykrywa prądy upływowe przebiegu przemiennego i tętniącego stałego, typowe dla nowoczesnych urządzeń elektronicznych.
• Zdolność wyłączania 6 kA: Skutecznie przerywa prądy zwarciowe w sieciach niskiego napięcia, minimalizując ryzyko uszkodzeń instalacji i pożaru.
• Niezależność od napięcia sieci: Wyzwalacz różnicowoprądowy działa bez potrzeby zasilania pomocniczego – zachowuje ochronę nawet przy zaniku napięcia.
• Wskaźnik położenia styków (czerwony – załączony, zielony – wyłączony): Umożliwia szybką identyfikację stanu pracy urządzenia bez konieczności demontażu pokrywy rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania obowiązujących norm europejskich w zakresie ochrony przeciwporażeniowej i przeciążeniowej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami UE. Urządzenie jest odporne na działanie mrozu do –25°C, co umożliwia stosowanie w nieogrzewanych pomieszczeniach technicznych.

Zastosowanie

Wyłącznik PFL6-6/1N/C/003-A znajduje zastosowanie w rozdzielnicach mieszkaniowych i małych obiektach komercyjnych, gdzie wymagana jest ochrona różnicowa połączona z zabezpieczeniem przeciążeniowym. Idealny do obwodów:

• Zabezpieczenie pojedynczego obwodu gniazd wtykowych w pomieszczeniach wilgotnych (łazienka, kuchnia) – ochrona przed porażeniem i pożarem.
• Oświetlenie zewnętrzne lub w garażu – ochrona przed uszkodzeniami i zwarciami w instalacji.
• Obwody zasilania pomp, wentylatorów lub innych urządzeń z prostownikami – typ A wykrywa prądy tętniące stałe.
• W rozdzielnicach piętrowych lub gospodarczych jako ekonomiczne rozwiązanie 2w1 oszczędzające miejsce na szynie TH35.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Połączenia przewodów wykonaj zgodnie z danymi producenta – moment dokręcania zacisków oraz przekrój przewodów dobierz do prądu znamionowego (zalecany przekrój 1,5–4 mm² dla 6 A). Po zakończeniu instalacji sprawdź działanie wyłącznika różnicowego za pomocą przycisku testowego (zalecane cyklicznie).

FAQ

• Czy wyłącznik ma podświetlenie / wbudowaną diodę LED? Nie, urządzenie nie posiada wbudowanego podświetlenia. Wskaźnik położenia styków oparty jest na mechanicznym wizjerze czerwono-zielonym, niewymagającym zasilania.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Dla urządzeń modułowych montowanych w rozdzielnicy typowy stopień ochrony wynosi IP20 od strony czołowej (brak danych producenta o wyższym IP). Po zamontowaniu w rozdzielnicy całość uzyskuje ochronę zapewnioną przez obudowę.
• Jak działa zabezpieczenie różnicowe w tym modelu? Wyłącznik reaguje na prąd różnicowy (upływowy) typu A – wykrywa zarówno prądy przemienne, jak i tętniące stałe (np. z prostowników). Przy przekroczeniu 30 mA wyzwala mechanicznie rozłączenie obwodu, niezależnie od napięcia sieci.
