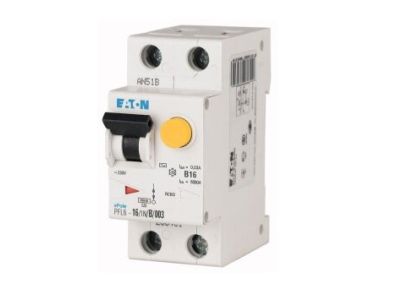

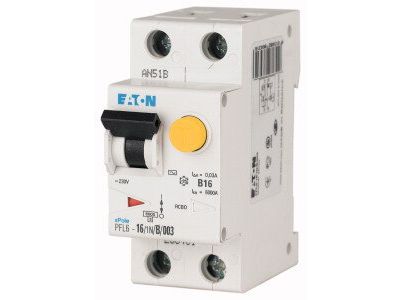

Wyłącznik nadprądowy z modułem różnicowo-prądowym 2-bieg (1P+N), PFL6 C10 30mA AC, PFL6-10/1N/C/003 | 286465 Eaton

Alternatywny kod produktu: PFL6-10/1N/C/003

Opis i Kluczowe Cechy

Wyłącznik nadprądowo-różnicowy (RCBO) serii PFL6, symbol 286465 (PFL6-10/1N/C/003), to kompaktowe urządzenie łączące w jednym module ochronę przeciążeniową, zwarciową i różnicową. Prąd znamionowy 10 A i charakterystyka C zapewniają bezpieczną pracę w obwodach z typowymi odbiornikami, natomiast znamionowy prąd różnicowy 30 mA chroni przed porażeniem elektrycznym. Znamionowa zdolność łączeniowa 6 kA gwarantuje skuteczne wyłączanie przy zwarciu. Aparat przeznaczony do montażu w rozdzielnicach budynków mieszkalnych i komercyjnych.

• Prąd znamionowy In = 10 A i charakterystyka C: Optymalna ochrona przewodów i odbiorników przed przeciążeniem oraz zwarciem w obwodach o umiarkowanym prądzie rozruchowym, np. oświetlenie, gniazda wtyczkowe.
• Znamionowy prąd różnicowy IΔn = 30 mA (typ AC): Chroni ludzi przed porażeniem przy bezpośrednim dotyku części pod napięciem, wykrywając prądy upływu o przebiegu sinusoidalnym.
• Znamionowa zdolność łączeniowa 6 kA zgodnie z normą IEC/EN 61009: Zapewnia niezawodne wyłączenie w warunkach zwarcia nawet w sieciach o podwyższonym prądzie zwarciowym do 6 kA.
• Konstrukcja 1-biegunowa + N (1P+N): Zajmuje tylko jedną szerokość modułu, oszczędzając miejsce w rozdzielnicy, a jednocześnie umożliwia odłączanie przewodu neutralnego przy zadziałaniu.
• Charakterystyka C (wyzwalanie magnetyczne 5–10 × In): Odpowiednia do zabezpieczania obwodów z silnikami, pompami, sprężarkami – elementami o podwyższonym prądzie rozruchowym.

Zgodność z Normami

Wyłącznik został zaprojektowany i certyfikowany zgodnie z normą IEC/EN 61009 dotyczącą wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

RCBO PFL6 to uniwersalne zabezpieczenie do rozdzielnic głównych i podrozdzielnic w obiektach mieszkalnych, biurowych oraz handlowych. Sprawdza się wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa i przeciążeniowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtyczkowych w domach i mieszkaniach – zabezpieczenie przed porażeniem prądem przy dotyku urządzeń.
• Zabezpieczenie obwodów oświetleniowych w budynkach użyteczności publicznej – redukcja ryzyka pożaru od upływów.
• Stosowanie w instalacjach tymczasowych (place budowy, imprezy) – szybki montaż i oszczędność miejsca w rozdzielnicy.
• Ochrona linii zasilających małe maszyny i urządzenia w warsztatach – charakterystyka C dopasowana do prądów rozruchowych.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka posiadającego uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy, zachowując odpowiednie odstępy dla wentylacji. Przewody przyłączeniowe należy dobrać zgodnie z obowiązującymi normami (przekrój dostosowany do prądu znamionowego 10 A) i dokręcić z momentem zgodnym z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność działania testowym przyciskiem „T”.

FAQ

• Jaki typ prądu różnicowego rozpoznaje wyłącznik PFL6? Wyłącznik reaguje na prądy upływu o przebiegu sinusoidalnym (typ AC), np. powstające przy bezpośrednim kontakcie z fazą lub uszkodzeniu izolacji urządzeń elektrycznych.
• Jaką zdolność łączeniową ma ten model? Znamionowa zdolność łączeniowa wynosi 6 kA zgodnie z normą IEC/EN 61009, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy do 6 kA.
• Do jakich obwodów polecana jest charakterystyka C? Charakterystyka C (wyzwalanie od 5 do 10-krotności prądu znamionowego) jest odpowiednia do obwodów z silnikami, sprężarkami, pompami – urządzeniami o podwyższonym prądzie rozruchowym, które nie powinny powodować zbędnych wyłączeń.
