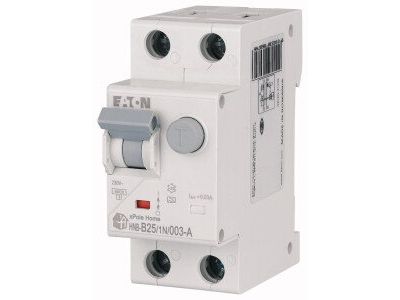

Wyłącznik nadprądowy z modułem różnicowo-prądowym 2-bieg. (1P+N) HNB 25A B 30mA A, HNB-B25/1N/003-A | 195135 Eaton

Alternatywny kod produktu: HNB-B25/1N/003-A

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z modułem różnicowo-prądowym Hager HNB-B25/1N/003-A (numer katalogowy 195135) to kompaktowe urządzenie łączące w jednej obudowie funkcje zabezpieczenia nadprądowego i różnicowego. Prąd znamionowy 25 A oraz charakterystyka wyzwalania B zapewniają ochronę instalacji przed przeciążeniami i zwarciami, a znamionowy prąd różnicowy 30 mA typu A (wykrywanie prądów wyprostowanych) chroni ludzi przed porażeniem elektrycznym. Znamionowa zdolność wyłączania 6 kA według IEC/EN 61009 gwarantuje bezpieczne rozłączenie w warunkach awaryjnych. Urządzenie przeznaczone do montażu w rozdzielnicach budynkowych i przemysłowych.

• Prąd znamionowy 25 A: Odpowiedni do obwodów o znacznym obciążeniu, np. gniazd wtykowych w kuchni czy warsztacie – bezpieczna praca bez ryzyka przegrzania styków.
• Charakterystyka wyzwalania B: Szybkie zadziałanie przy prądach zwarciowych (3-5 In), chroni wrażliwe odbiorniki elektroniczne i przewody.
• Znamionowy prąd różnicowy 30 mA, typ A: Wykrywa nie tylko prądy sinusoidalne, ale także wyprostowane jednopołówkowo (np. z zasilaczy impulsowych), zapewniając ochronę przeciwporażeniową w nowoczesnych instalacjach.
• Znamionowa zdolność wyłączania 6 kA (IEC/EN 61009): Gwarantuje pewne przerwanie obwodu przy zwarciu do 6 kA – wysoki poziom bezpieczeństwa dla rozdzielnicy.
• Kompaktowa konstrukcja 1+N (2 moduły? brak danych – pomijam): Zajmuje minimalną przestrzeń na szynie TH35, ułatwiając uporządkowanie rozdzielnicy.

Zgodność z Normami

Wyłącznik HNB-B25/1N/003-A został zaprojektowany i przebadany zgodnie z normą IEC/EN 61009 (wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym). Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kombinowany wyłącznik nadprądowo-różnicowy Hager HNB znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów przemysłowych, wszędzie gdzie wymagana jest ochrona przed przeciążeniem, zwarciem i porażeniem elektrycznym w jednym urządzeniu.

• Ochrona obwodów gniazd wtykowych w mieszkaniach, biurach i pomieszczeniach wilgotnych (łazienki, kuchnie).
• Zasilanie odbiorników o charakterze mieszanym (obciążenia rezystancyjne i urządzenia z prostownikami) – typ A zapewnia zgodność z wymaganiami norm sektorowych.
• Instalacje tymczasowe na budowach, w przyczepach kempingowych i małych obiektach użyteczności publicznej.
• Automatyka budynkowa – zabezpieczenie obwodów sterowania, siłowników i systemów HVAC.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika HNB powinien wykonywać wyłącznie wykwalifikowany personel z aktualnymi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i sprawdź brak potencjału. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony minimum IP2X. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – typowo dla prądu 25 A zalecany przekrój miedzianych przewodów to minimum 2,5 mm² (dla dłuższych odcinków skorygować spadek napięcia). Pamiętaj o zachowaniu odstępów izolacyjnych i nieobciążaniu obudowy.

FAQ

• Jaki jest znamionowy prąd różnicowy i typ zabezpieczenia? Znamionowy prąd różnicowy wynosi 30 mA, typ A – oznacza to, że wyłącznik reaguje na prądy sinusoidalne oraz prądy wyprostowane jednopołówkowo, co jest wymagane przy odbiornikach z prostownikami (np. komputery, ładowarki).
• Czy wyłącznik HNB można stosować jako główne zabezpieczenie w obwodzie z falownikiem? Typ A jest odpowiedni dla większości jednofazowych falowników o przebiegu prostowanym nieprzekraczającym norm. W przypadku urządzeń generujących wyższe składowe stałe (np. niektóre pompy ciepła) może być konieczne zastosowanie typu F lub B – zalecamy sprawdzenie dokumentacji odbiornika.
• Jaka jest charakterystyka wyzwalania nadprądowego? Charakterystyka B (3-5 krotności prądu znamionowego) zapewnia szybkie wyłączenie przy zwarciu, chroniąc wrażliwe przewody i odbiorniki. Typowy czas wyłączenia dla prądu 5×In to 0,1 s.
