Wyłącznik nadprądowy selektywny 3P E 40A TS35, MCB SLS | HTN340E Hager

Opis i Kluczowe Cechy

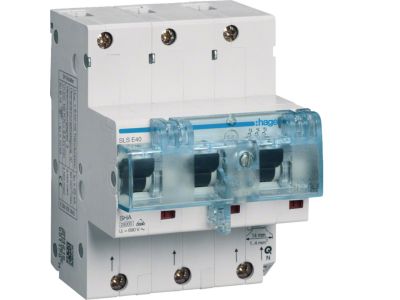

Wyłącznik nadprądowy selektywny HTN340E to trójbiegunowe urządzenie ochronne o prądzie znamionowym 40 A i charakterystyce E, przeznaczone do instalacji wymagających pełnej selektywności zabezpieczeń. Dzięki specjalnej konstrukcji zapewnia ciągłość zasilania w obwodach odbiorczych, eliminując niepotrzebne wyłączenia przy zwarciu w odgałęzieniu. Montowany na szynie DIN, idealnie sprawdza się w rozdzielnicach głównych i przemysłowych.

• Selektywność pełna: W przypadku zwarcia w obwodzie odbiorczym wyłącza się tylko uszkodzona gałąź, pozostawiając zasilanie w pozostałej części instalacji – minimalizuje przestoje i straty.
• Charakterystyka E: Specjalna krzywa wyzwalania zaprojektowana z myślą o selektywności – opóźnione wyzwalanie przy przeciążeniu i szybka reakcja na zwarcie, co pozwala na koordynację z wyłącznikami w obwodach końcowych.
• Wysoka odporność zwarciowa: Konstrukcja wyłącznika zapewnia skuteczne gaszenie łuku i bezpieczne przerywanie prądów zwarciowych bez uszkodzenia urządzenia.

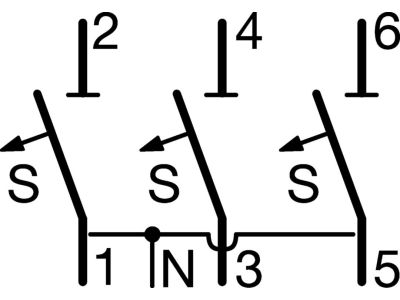

• 3-biegunowy (3P): Zabezpiecza trzy fazy jednocześnie, co jest wymagane w obwodach trójfazowych – ochrona przed zwarciami międzyfazowymi i doziemnymi w sieciach TN oraz IT.
• Prąd znamionowy 40 A: Przeznaczony do obwodów o znacznym obciążeniu, np. zasilających silniki, piece przemysłowe, klimatyzatory – bezpieczna praca bez ryzyka termicznego przeciążenia.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz oznakowane jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkt został zaprojektowany i wyprodukowany zgodnie z powszechnie uznawanymi standardami branży elektrotechnicznej.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN340E znajduje zastosowanie w instalacjach, gdzie priorytetem jest niezawodność zasilania i minimalizacja wyłączeń w przypadku awarii. Stosowany jest jako zabezpieczenie główne w rozdzielnicach zasilających, sterowniach przemysłowych oraz w systemach o wysokiej wymaganej ciągłości.

• Zabezpieczenie obwodów głównych w rozdzielnicach zasilających budynki użyteczności publicznej, hale produkcyjne i magazyny – selektywne odcinanie zwarć bez wyłączania całego obiektu.
• Ochrona linii kablowych i szyn zbiorczych w instalacjach przemysłowych – duża odporność zwarciowa pozwala na pracę w sieciach o wysokim potencjale zwarciowym.
• Współpraca z wyłącznikami nadprądowymi o charakterystykach B/C/D w obwodach odbiorczych – zapewnia koordynację selektywną i unikanie kaskadowych wyłączeń.
• Zabezpieczenie rozdzielnic głównych w szpitalach, centrach danych i obiektach krytycznych – gwarancja ciągłości zasilania dla kluczowych odbiorników.

Wskazówki Montażowe

Montaż wyłącznika HTN340E może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub wyższe). Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (TS35) w rozdzielnicach zamkniętych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia – sprawdzić za pomocą próbnika napięcia. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-IEC 60364). Po instalacji wykonać sprawdzenie działania wyzwalacza zwarciowego i przeciążeniowego.

FAQ

• Czy wyłącznik nadprądowy selektywny HTN340E posiada podświetlenie lub sygnalizację stanu? W dostarczonych danych nie zawarto informacji o podświetleniu. Wyłącznik standardowo nie jest wyposażony w dodatkową sygnalizację – jego stan załączenia/wyłączenia można odczytać położeniem dźwigni. W razie potrzeby zalecamy konsultację z kartą katalogową producenta.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podał konkretnego stopnia ochrony dla modelu HTN340E. Standardowo aparatura modułowa instalowana wewnątrz rozdzielnic ma stopień ochrony IP20 (ochrona przed palcami i ciałami stałymi >12,5 mm). Ostateczny stopień ochrony zależy od rozdzielnicy – w przypadku montażu na zewnątrz należy stosować odpowiednio szczelną obudowę.
• Czy charakterystyka E różni się od standardowych charakterystyk B, C i D? Tak, charakterystyka E jest specjalnie zaprojektowana do zastosowań wymagających selektywności. W porównaniu do charakterystyk B (szybkie wyłączanie), C i D (opóźnione) – charakterystyka E posiada jeszcze dłuższe opóźnienie w zakresie przeciążeń, co pozwala na odcięcie prądu zwarciowego w obwodzie odbiorczym zanim wyłączy się wyłącznik selektywny. Szczegółowe krzywe wyzwalania należy sprawdzić w dokumentacji producenta.
