Wyłącznik nadprądowy selektywny 3P E 25A TS35, MCB SLS | HTN325E Hager

Opis i Kluczowe Cechy

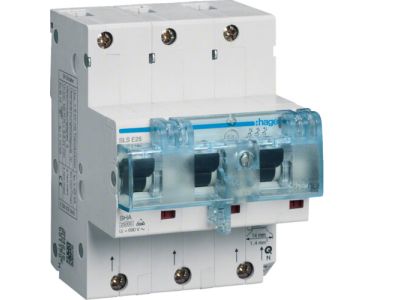

Wyłącznik nadprądowy selektywny HTN325E to trójbiegunowy (3P) aparat modułowy o prądzie znamionowym 25 A i charakterystyce E, przeznaczony do montażu na szynie TH35. Dzięki konstrukcji zapewniającej pełną selektywność oraz wysoką odporność zwarciową, urządzenie gwarantuje bezpieczne odłączanie tylko uszkodzonego obwodu, minimalizując przestoje instalacji. Specjalna charakterystyka E sprawdza się w obwodach o wysokich prądach rozruchowych.

• Pełna selektywność: W przypadku zwarcia wyłączany jest wyłącznie obwód z uszkodzeniem, co pozwala utrzymać zasilanie w pozostałych częściach instalacji.
• Wysoka odporność zwarciowa: Solidna konstrukcja styku i komory gaszeniowej zapewniają niezawodne przerywanie prądów zwarciowych, chroniąc przewody i odbiorniki.
• Charakterystyka E: Zaprojektowana do zabezpieczania odbiorników o dużych prądach rozruchowych, takich jak silniki, transformatory czy dławiki.
• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania aparatu.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi standardami w instalacjach elektrycznych.

Zastosowanie

Wyłącznik HTN325E dedykowany jest do obwodów wymagających selektywnego zabezpieczenia oraz charakterystyki E. Znajduje zastosowanie w:

• Zabezpieczaniu obwodów silników elektrycznych i napędów z dużym prądem rozruchowym – charakterystyka E zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Instalacjach przemysłowych i rozdzielnicach głównych, gdzie konieczna jest selektywność z niższymi zabezpieczeniami (np. wyłącznikami nadprądowymi lub bezpiecznikami).
• Obwodach zasilających transformatory, dławiki i inne odbiorniki o charakterze indukcyjnym – zapobiega wyzwalaniu przy udarach prądowych.
• Systemach automatyki budynkowej wymagających niezawodnej ochrony przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż i obsługa wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdź poprawność połączeń i działanie ochrony.

FAQ

• Czym różni się wyłącznik selektywny od zwykłego wyłącznika nadprądowego? Wyłącznik selektywny ma opóźnione wyzwalanie w strefie zwarciowej, co pozwala zachować ciągłość zasilania w obwodach niezawodnych – przy zwarciu wyłącza się tylko obwód z uszkodzeniem, a nadrzędne zabezpieczenie pozostaje włączone.
• Do jakich zastosowań dedykowana jest charakterystyka E? Charakterystyka E jest przeznaczona do obwodów z odbiornikami o dużym prądzie rozruchowym, np. silników, transformatorów, dławików. Znacznie wyższy prąd zadziałania dla zwarć (10-20 In) zapobiega niepotrzebnym wyłączeniom przy rozruchu.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podał konkretnego stopnia IP w danych katalogowych. Urządzenie należy montować w rozdzielnicy modułowej, która zapewni odpowiednią ochronę przed wpływami zewnętrznymi, zgodnie z wymaganiami instalacji.
