Wyłącznik nadprądowy selektywny 3P E 100A TS35, MCB SLS | HTN390E Hager

Opis i Kluczowe Cechy

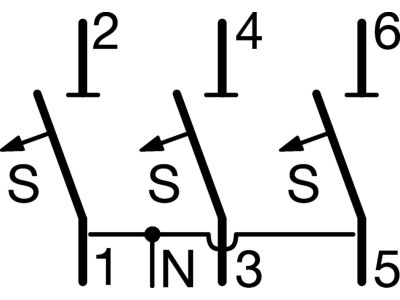

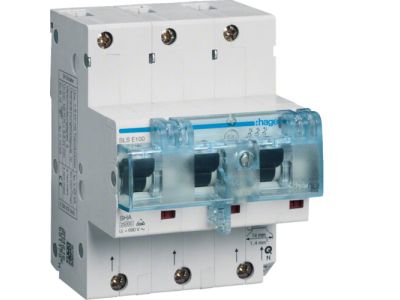

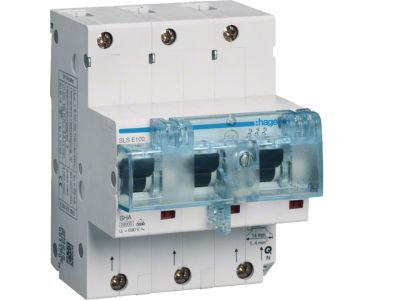

Wyłącznik nadprądowy selektywny HTN390E w wersji 3-biegunowej (3P) o prądzie znamionowym 100 A i charakterystyce wyzwalania E. Przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami, z możliwością uzyskania selektywności w instalacjach rozdzielczych. Montowany na szynie TH35 w rozdzielnicach modułowych. Dzięki charakterystyce E wyłącznik zapewnia opóźnione wyłączenie przy przeciążeniach, co pozwala na koordynację z zabezpieczeniami dolnymi i minimalizację wyłączeń zbędnych.

• Prąd znamionowy 100 A: Bezpieczna praca w obwodach o dużym obciążeniu, typowych dla rozdzielnic głównych i instalacji przemysłowych.
• 3 bieguny (3P): Ochrona wszystkich trzech faz w sieci trójfazowej, niezbędna w silnikach, odbiornikach przemysłowych i liniach zasilających.
• Charakterystyka wyzwalania E: Zapewnia selektywność działania – przy przeciążeniu wyłącznik wyłącza się z opóźnieniem, umożliwiając zadziałanie zabezpieczeń w uszkodzonym obwodzie dolnym, co ogranicza zakres awarii.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, zgodny z systemem DIN.
• Kompaktowa konstrukcja 3-modułowa: Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności selektywnego wyłącznika nadprądowego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający zgodność z wymaganiami bezpieczeństwa. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN390E znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywność zabezpieczeń i ochrona obwodów o dużym prądzie znamionowym. Idealnie sprawdza się w rozdzielnicach głównych budynków przemysłowych, magazynów, centrów handlowych oraz innych obiektów o znacznym zapotrzebowaniu na energię elektryczną.

• Ochrona linii zasilających i rozdzielnic głównych w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odbiorników o dużym poborze prądu, takich jak silniki, piece, urządzenia HVAC.
• Stosowanie w układach wymagających selektywności – np. w kaskadowych systemach rozdzielczych, gdzie awaria w obwodzie dolnym nie powinna wyłączać całego zasilania.
• Modernizacja istniejących rozdzielnic w celu poprawy selektywności i bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Wyłącznik montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Podłączenie przewodów wykonaj zgodnie z dokumentacją producenta – zalecany moment dokręcania zacisków podany jest w instrukcji. Przekrój przewodów dobierz do prądu znamionowego 100 A oraz warunków zabudowy. Po montażu sprawdź poprawność działania oraz ciągłość przewodów ochronnych.

FAQ

• Czym różni się charakterystyka E od typowych B, C, D? Charakterystyka E charakteryzuje się większym zakresem prądów przeciążeniowych oraz dłuższym czasem wyłączenia w tym zakresie. Jest przeznaczona do selektywnej współpracy z zabezpieczeniami dolnymi, co pozwala uniknąć niepotrzebnych wyłączeń całego obwodu przy awarii lokalnej.
• Czy wyłącznik nadaje się do ochrony silników? Tak, przy odpowiednim doborze prądu znamionowego i charakterystyki E może być stosowany do zabezpieczenia obwodów silnikowych, ale ze względu na opóźnienie przy przeciążeniach warto sprawdzić koordynację z wyłącznikiem silnikowym lub przekaźnikiem termicznym.
• Jaki jest stopień ochrony wyłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy zakłada się stopień ochrony IP20 (od strony czołowej). Dokładne dane dotyczące IP należy sprawdzić w karcie katalogowej producenta – w przypadku braku informacji w danych produktu stopień ochrony nie jest określony.
