Wyłącznik nadprądowy selektywny 3P Cs 16A TS35, MCB SLS | HTN316C Hager

Opis i Kluczowe Cechy

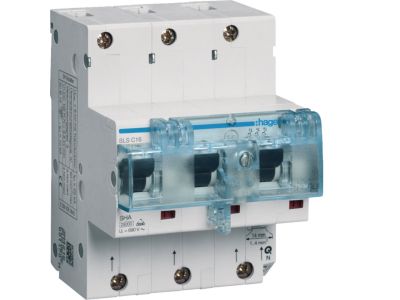

Wyłącznik nadprądowy selektywny HTN316C to 3-biegunowy bezpiecznik automatyczny (MCB) o prądzie znamionowym 16A i charakterystyce Cs. Przeznaczony do montażu na szynie TH35 (TS35), zapewnia ochronę przeciążeniową i zwarciową z pełną selektywnością, co minimalizuje ryzyko nieplanowanych wyłączeń w całej instalacji. Dzięki wysokiej odporności zwarciowej skutecznie przerywa prądy zwarciowe bez uszkodzenia własnych styków.

• Prąd znamionowy 16 A: umożliwia bezpieczne zabezpieczenie obwodów o średnim obciążeniu, zapobiegając przeciążeniom i przegrzaniu przewodów.
• Charakterystyka Cs: zapewnia selektywność działania – w przypadku zwarcia wyłącza tylko uszkodzony obwód, pozostawiając pozostałe części instalacji w ruchu.
• Wysoka odporność zwarciowa: gwarantuje niezawodne przerwanie prądów zwarciowych, chroniąc urządzenia i instalację przed skutkami zwarcia.
• Pełna selektywność: umożliwia kaskadowe projektowanie zabezpieczeń, co zwiększa ciągłość zasilania w systemie.
• Montaż na szynie TH35 (TS35): szybki i pewny montaż w rozdzielnicach modułowych – standardowe mocowanie zatrzaskowe.

Zgodność z Normami

Wyłącznik nadprądowy HTN316C jest zgodny z obowiązującymi normami europejskimi dla aparatury modułowej oraz posiada certyfikację CE. Zaprojektowany zgodnie z wymogami bezpieczeństwa dla wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy selektywny Cs doskonale sprawdza się w instalacjach wymagających zachowania ciągłości zasilania przy wystąpieniu zwarcia w jednym z obwodów. Stosowany jako zabezpieczenie główne lub w podrozdzielnicach.

• Zabezpieczenie obwodów odbiorczych w instalacjach przemysłowych i budynkowych, gdzie wymagana jest selektywność.
• Ochrona linii zasilających styczniki, przekaźniki, silniki oraz odbiorniki sterowane automatyką.
• W systemach kaskadowych zabezpieczeń – jako wyłącznik nadprądowy nadrzędny (odbiorczy).
• W rozdzielnicach głównych i podrozdzielnicach, gdzie kluczowe jest szybkie zlokalizowanie i odcięcie uszkodzonego obwodu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HTN316C może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obrębie całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (TS35) za pomocą zatrzasku. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 16A zgodnie z obowiązującymi normami (zalecane minimum 1,5 mm² dla miedzi). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (standardowo ok. 2 Nm). Po zamontowaniu sprawdź działanie dźwigni oraz prawidłowe zatrzaśnięcie.

FAQ

• Czym charakteryzuje się charakterystyka Cs? Charakterystyka Cs jest zaprojektowana w celu zapewnienia selektywności czasowo-prądowej. Oznacza to, że wyłącznik wyzwala się z opóźnieniem w stosunku do wyłączników o niższym prądzie znamionowym, co pozwala na wyłączenie tylko uszkodzonego obwodu.
• Czy wyłącznik posiada sygnalizację zadziałania? Nie posiada wbudowanej sygnalizacji optycznej ani akustycznej. Stan zadziałania można ocenić na podstawie położenia dźwigni (w dół – wyłączony).
• Jaki jest tryb pracy styków? Styki wyłącznika pracują w trybie normalnie rozwartym (NO) – przy braku napięcia i w stanie normalnym są zwarte. W przypadku zadziałania następuje ich rozwarcie i przerwanie obwodu.
