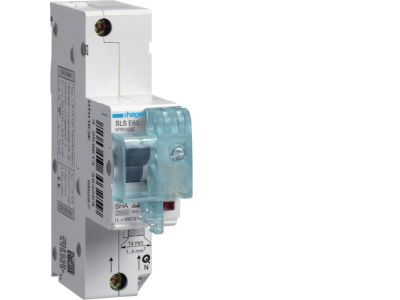

Wyłącznik nadprądowy selektywny 1P E 63A TS35, MCB SLS | HTN163E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny HTN163E to jednobiegunowe urządzenie o prądzie znamionowym 63 A i charakterystyce E, zaprojektowane z myślą o zastosowaniach wymagających pełnej selektywności ochrony przeciwzwarciowej i przeciążeniowej. Dzięki specjalnej charakterystyce wyzwalania zapewnia priorytetowe wyłączenie tylko uszkodzonego obwodu, minimalizując ryzyko nieplanowanych przestojów. Montowany na szynie TH35 (TS35), doskonale sprawdza się w rozdzielnicach przemysłowych i komercyjnych.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków czy przewodów.
• Charakterystyka E: Zapewnia selektywność wyłączania – w przypadku zwarcia w gałęzi odbiorczej wyłącza się tylko ten obwód, pozostawiając pozostałe odbiorniki w ruchu.
• Pełna selektywność: Zmniejsza koszty przestojów i ułatwia lokalizację uszkodzonego obwodu, co jest kluczowe w instalacjach krytycznych.
• 1-biegunowy (1P): Chroni przewód fazowy, umożliwiając łatwe dopasowanie do jednofazowych obwodów odbiorczych.
• Montaż na szynie TH35: Umożliwia szybką, narzędziową instalację w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy HTN163E został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych. Producent deklaruje zgodność z wymaganiami dla wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce E i wysokiemu prądowi znamionowemu wyłącznik HTN163E znajduje zastosowanie w obwodach wymagających selektywnej ochrony oraz w instalacjach o znacznym obciążeniu.

• Zabezpieczanie obwodów głównych w rozdzielnicach przemysłowych, gdzie konieczna jest selektywność względem wyłączników podrzędnych.
• Ochrona przewodów zasilających odbiorniki o dużym poborze prądu, np. maszyny, piece grzewcze, sprężarki.
• Stosowanie w instalacjach automatyki budynkowej i komercyjnych, gdzie priorytetem jest ciągłość zasilania dla krytycznych urządzeń.
• Selektywne zabezpieczanie obwodów w układach rozdzielczych z wieloma stopniami ochrony.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A (zalecane min. 16 mm² Cu) oraz zabezpieczeń zwarciowych. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta (szczegóły na tabliczce znamionowej).

FAQ

• Czy wyłącznik HTN163E posiada podświetlenie lub sygnalizację stanu? Nie, jest to standardowy wyłącznik nadprądowy bez podświetlenia. Stan zadziałania wskazuje mechaniczny wskaźnik na obudowie (przycisk testowy/wyzwolony).
• Jaki stopień ochrony (IP) ma ten wyłącznik? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicach zamkniętych to IP20 (ochrona przed dotknięciem palcem). Pełną szczelność zapewnia dopiero obudowa rozdzielnicy.
• Jaką charakterystykę wyzwalania ma wyłącznik i do jakich odbiorników jest zalecany? Charakterystyka E – przeznaczona głównie do selektywnej ochrony obwodów, w których mogą występować wysokie prądy rozruchowe (np. transformatory, silniki) oraz tam, gdzie wymagane jest selektywne wyłączanie w instalacjach wielostopniowych.
