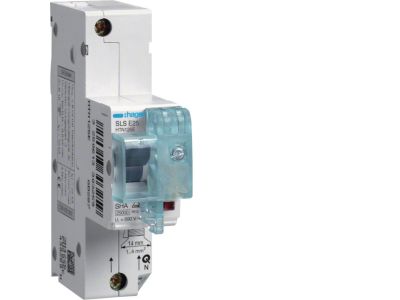

Wyłącznik nadprądowy selektywny 1P E 25A TS35, MCB SLS | HTN125E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny HTN125E to 1-biegunowe urządzenie zabezpieczające o prądzie znamionowym 25 A i charakterystyce E (selektywnej). Zapewnia wysoką odporność zwarciową oraz pełną selektywność, co przekłada się na bezpieczeństwo i niezawodność instalacji elektrycznej. Montowany na szynę TH35 (TS35), idealnie sprawdza się w rozdzielnicach wymagających selektywnego wyłączania obwodów.

• Prąd znamionowy 25 A: pozwala na bezpieczne zabezpieczenie obwodów o obciążeniu do 25 A, zapewniając ochronę przed przeciążeniem i zwarciem bez ryzyka przegrzania.
• Charakterystyka E (selektywna): gwarantuje pełną selektywność – w przypadku zwarcia wyłącza tylko uszkodzony obwód, minimalizując przestoje i zachowując ciągłość zasilania pozostałych odbiorników.
• Wysoka odporność zwarciowa: zapewnia trwałość i bezpieczeństwo styków przy zwarciu, chroniąc dalsze elementy instalacji przed uszkodzeniem.
• 1-biegunowa konstrukcja: dedykowana do obwodów jednofazowych, oszczędza miejsce w rozdzielnicy i ułatwia uporządkowanie okablowania.
• Montaż na szynę DIN TH35: kompatybilność z standardowymi rozdzielnicami oraz szybki i pewny montaż poprzez zatrzaśnięcie.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami w zakresie aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN125E przeznaczony jest do zabezpieczania obwodów w instalacjach, gdzie wymagana jest selektywność wyłączeń. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona obwodów odbiorników w instalacjach mieszkaniowych i przemysłowych.
• Stosowanie w rozdzielnicach z systemem selektywnym (SLS) – wyłącznie uszkodzonego obwodu.
• Zabezpieczanie obwodów sterowania, oświetlenia oraz gniazd wtyczkowych.
• W systemach automatyki budynkowej, gdzie niezawodność i selektywność są kluczowe dla ciągłości pracy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (TS35) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu znamionowego 25 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność połączeń oraz działanie wyłącznika.

FAQ

• Jaki jest prąd znamionowy wyłącznika HTN125E? Prąd znamionowy wynosi 25 A.
• Czy wyłącznik zapewnia selektywność? Tak, jest to wyłącznik selektywny (SLS) z charakterystyką E, gwarantujący pełną selektywność – w razie zwarcia wyłącza tylko uszkodzony obwód.
• Na jaką szynę montowany jest wyłącznik? Montowany jest na szynę TH35 (TS35) o szerokości 35 mm, zgodną z systemem DIN.
