Wyłącznik nadprądowy selektywny 1P E 16A TS35, MCB SLS | HTN116E Hager

Opis i Kluczowe Cechy

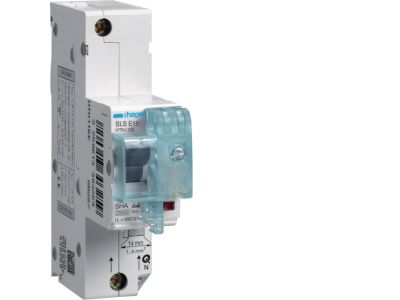

Wyłącznik nadprądowy selektywny HTN116E to jednobiegunowy (1P) aparat zabezpieczający o prądzie znamionowym 16 A i charakterystyce wyzwalania E. Przeznaczony do montażu na szynie TH35 (TS35), zapewnia pełną selektywność w instalacjach rozdzielczych, co przekłada się na minimalizację wyłączeń poza uszkodzonym obwodem. Specjalna charakterystyka E oraz wysoka odporność zwarciowa gwarantują skuteczną ochronę układów o zwiększonych prądach rozruchowych.

• Pełna selektywność: Opóźnione działanie względem wyłączników dolnoprądowych pozwala na lokalizację zakłócenia tylko w uszkodzonej gałęzi, zwiększając ciągłość zasilania pozostałych odbiorników.
• Charakterystyka E (16 A): Zaprojektowana do zabezpieczania obwodów z silnikami, transformatorami i obciążeniami indukcyjnymi – wytrzymuje chwilowe prądy rozruchowe bez zbędnego wyłączenia.
• Wysoka odporność zwarciowa: Konstrukcja zapewnia niezawodne przerywanie prądów zwarciowych, chroniąc instalację i podłączone urządzenia przed skutkami awarii.
• Konstrukcja jednobiegunowa (1P): Zajmuje jedną modułową pozycję na szynie DIN, oszczędzając miejsce w rozdzielnicy i ułatwiając rozbudowę układu.
• Montaż na szynie TH35 (TS35): Szybki i pewny zatrzask na standardowej szynie, zgodny z typowymi rozdzielnicami w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik HTN116E spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami niskonapięciowymi. Konstrukcja oparta na standardzie DIN gwarantuje kompatybilność z szeroką gamą osprzętu modułowego.

Zastosowanie

Dzięki charakterystyce E i selektywnemu działaniu wyłącznik HTN116E sprawdza się w aplikacjach wymagających opóźnionego wyzwalania przy jednoczesnym zachowaniu wysokiej zdolności zwarciowej.

• Zabezpieczanie obwodów silnikowych – ochrona przed przeciążeniami i zwarciami przy prądach rozruchowych wielokrotnie przekraczających wartość znamionową.
• Ochrona transformatorów i dławików – zapobiega niepożądanym wyłączeniom przy magnesowaniu rdzenia.
• Zastosowanie w rozdzielnicach przemysłowych i budynkowych jako wyłącznik selektywny dla obwodów odbiorczych (np. oświetlenie, gniazda wtyczkowe, sterowanie).
• Systemy automatyki budynkowej i sterowania – gdzie wymagana jest ciągłość zasilania wrażliwych odbiorników przy lokalnych zakłóceniach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Aparat mocuje się na szynie TH35 (TS35) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 16 A (zalecany min. 1,5 mm² dla miedzi – sprawdź lokalne przepisy). Moment dokręcania zacisków – według dokumentacji producenta; w przypadku braku danych stosuj typowy moment 1,2–1,5 Nm. Przed uruchomieniem sprawdź poprawność połączeń i brak widocznych uszkodzeń.

FAQ

• Czy wyłącznik HTN116E posiada podświetlenie? Nie, model HTN116E nie jest wyposażony w podświetlenie ani sygnalizację optyczną. Stan zadziałania można odczytać z mechanicznego wskaźnika pozycji styku.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje konkretnego stopnia IP. Typowo aparatura modułowa montowana w rozdzielnicy posiada IP20 od strony czołowej (ochrona przed dotknięciem palcami). W razie instalacji w warunkach zwiększonej wilgotności lub zapylenia należy zastosować dodatkową obudowę.
• Czy wyłącznik selektywny z charakterystyką E można stosować w obwodach oświetleniowych? Tak, jednak należy pamiętać, że charakterystyka E jest opóźniona względem standardowej B czy C – może nie zadziałać dostatecznie szybko przy małych prądach zwarciowych w obwodach czysto rezystancyjnych. Zaleca się stosowanie wyłączników z charakterystyką B lub C dla oświetlenia, chyba że projekt wymaga selektywności z wyłącznikami dolnoprądowymi.
