Wyłącznik nadprądowy selektywny 1P Cs 50A TS35, MCB SLS | HTN150C Hager

Opis i Kluczowe Cechy

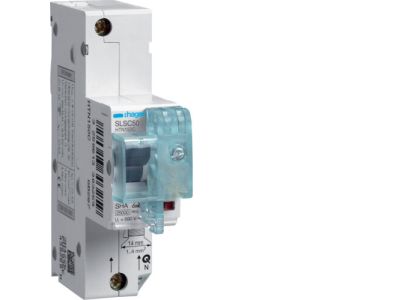

Symbol HTN150C to wyłącznik nadprądowy selektywny (MCB SLS) jednobiegunowy (1P) o prądzie znamionowym 50 A i charakterystyce Cs. Przeznaczony do montażu na szynę TH35 (TS35). Dzięki charakterystyce selektywnej urządzenie pozwala na precyzyjne odcięcie obwodu zwarciowego w niższym stopniu rozdzielnicy, nie powodując zbędnych wyłączeń w obwodach zasilających.

• Prąd znamionowy 50 A: umożliwia bezpieczne zabezpieczanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka Cs (selektywna): zapewnia selektywność czasowo-prądową z wyłącznikami instalacyjnymi w dół rozdzielnicy, co ogranicza wyłączenia do uszkodzonego obwodu.
• Jednobiegunowa konstrukcja (1P): oszczędza miejsce na szynie DIN, idealna do zabezpieczania obwodów jednofazowych w rozdzielnicach modułowych.
• Montaż na szynę TH35 (TS35): szybki i zgodny ze standardem DIN – łatwa instalacja w istniejących i nowych rozdzielnicach.
• Konstrukcja SLS (Selektiver Leitungsschutzschalter): dedykowana do rozdziału mocy i zachowania selektywności w instalacjach o zróżnicowanych obciążeniach.

Zgodność z Normami

Wyłącznik HTN150C został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa elektrycznego. Dokładne numery norm prosimy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN150C znajduje zastosowanie w instalacjach wymagających selektywnego wyłączenia obwodu przy przeciążeniu lub zwarciu, przy jednoczesnym zachowaniu zasilania w pozostałych obwodach.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrzędnych (selektywność pionowa).
• Sterowanie i ochrona linii zasilających styczniki, przekaźniki i odbiorniki o dużym poborze prądu.
• Instalacje przemysłowe i komercyjne, w których wymagane jest zachowanie ciągłości zasilania w obwodach nadrzędnych.
• Modernizacja istniejących rozdzielnic – wymiana standardowych wyłączników na selektywne w celu poprawy niezawodności.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta (dostępną na stronie). Przewody powinny być dobrane do prądu znamionowego 50 A i warunków zwarciowych w instalacji.

FAQ

• Czym różni się charakterystyka Cs od standardowej charakterystyki C? Charakterystyka Cs (selektywna) charakteryzuje się dłuższymi czasami wyłączenia przy prądach zwarciowych w porównaniu do typowej charakterystyki C, co umożliwia zachowanie selektywności z wyłącznikami instalacyjnymi znajdującymi się w dół rozdzielnicy. Standardowa charakterystyka C jest szybsza, przez co może powodować zbędne wyłączenia w górnych stopniach.
• Jaki jest stopień ochrony tego wyłącznika? W dostępnej dokumentacji nie podano konkretnego stopnia IP dla modelu HTN150C. Dla aparatury modułowej przeznaczonej do wnętrz standardowo przyjmuje się IP20, co zapewnia ochronę przed dotykiem palcem i dostępem do części pod napięciem. W celu potwierdzenia dokładnych danych prosimy zapoznać się z kartą katalogową.
• Czy wyłącznik nadprądowy selektywny można stosować jako wyłącznik główny? Tak, jest to jedno z typowych zastosowań. Dzięki charakterystyce selektywnej idealnie nadaje się do zabezpieczania obwodów głównych w rozdzielnicach, zapewniając selektywne wyłączenie prądu w przypadku awarii na niższym poziomie, co pozwala utrzymać zasilanie w pozostałych obwodach.
