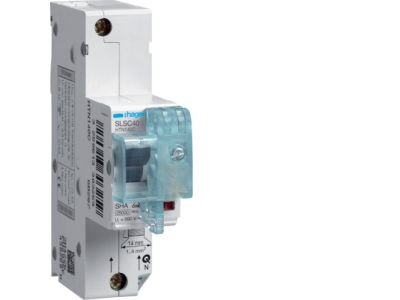

Wyłącznik nadprądowy selektywny 1P Cs 40A TS35, MCB SLS | HTN140C Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny (MCB SLS) jednobiegunowy o prądzie znamionowym 40A i charakterystyce Cs. Model HTN140C został zaprojektowany do montażu na szynie TH35 w rozdzielnicach. Selektywność działania zapewnia priorytetowe wyłączanie zwarć w obwodach dalszych, minimalizując zakres awarii.

• Prąd znamionowy 40 A: Odpowiedni do obciążeń o znacznym poborze mocy, gwarantuje stabilną pracę i ochronę przed przeciążeniami.
• Charakterystyka Cs: Zapewnia selektywność wyłączania – w przypadku zwarcia wyłącznik reaguje z opóźnieniem, co pozwala na wyłączenie przez wyłączniki w dół linii, ograniczając obszar pozbawiony zasilania.
• 1 biegun (1P): Idealny do zabezpieczania obwodów jednofazowych, łatwy w montażu i oszczędny w rozdzielnicy.
• Montaż na szynę TH35: Szybki i pewny montaż w standardowych rozdzielnicach, zgodny z wymogami DIN.
• Selektywna konstrukcja: Zapewnia ciągłość zasilania w pozostałych częściach instalacji podczas lokalnych zwarć.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz certyfikat CE. Dzięki temu gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN140C znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przeciwprzeciążeniowej i zwarciowej.

• Ochrona obwodów jednofazowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Instalacje z wieloma odbiornikami, gdzie istotna jest selektywność wyłączania – np. w rozdzielnicach piętrowych.
• Zabezpieczenie linii oświetleniowych, gniazd wtyczkowych oraz obwodów siłowych o prądzie do 40A.
• Systemy automatyki budynkowej, gdzie wymagana jest ciągłość zasilania krytycznych urządzeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego należy powierzyć wykwalifikowanemu personelowi posiadającemu uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 40A oraz warunków środowiskowych. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność działania poprzez próbę załączenia.

FAQ

• Czy wyłącznik HTN140C ma charakterystykę C czy selektywną? Posiada charakterystykę Cs, która łączy cechy charakterystyki C (przeciążenie) z opóźnieniem selektywnym przy zwarciu, co zapewnia selektywność.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20 od strony czołowej.
• Czy wyłącznik nadaje się do pracy w obwodach trójfazowych? Model jest jednobiegunowy (1P), przeznaczony do zabezpieczania jednego przewodu fazowego w obwodzie jednofazowym. Do obwodów trójfazowych należy zastosować trzy egzemplarze lub wyłącznik 3-biegunowy.
