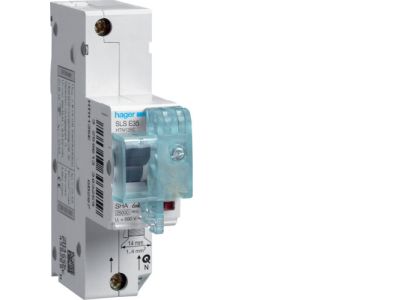

Wyłącznik nadprądowy selektywny 1P Cs 35A TS35, MCB SLS | HTN135C Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny HTN135C (symbol HTN135C) to jednobiegunowe urządzenie zabezpieczające typu MCB SLS o prądzie znamionowym 35 A. Przeznaczony do selektywnej ochrony obwodów elektrycznych, minimalizuje wyłączenia w instalacji podczas zwarcia. Kompaktowa obudowa modułowa umożliwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 35 A: Zabezpiecza obwody o obciążeniu do 35 A, skutecznie chroniąc przewody i odbiorniki przed przeciążeniem oraz zwarciem.
• Selektywna charakterystyka: Umożliwia wyłączenie tylko uszkodzonego obwodu, zapewniając ciągłość zasilania pozostałych części instalacji.
• Jednobiegunowa konstrukcja (1P): Idealna do zabezpieczania przewodu fazowego w obwodach jednofazowych, ułatwia rozdzielenie obwodów.
• Kompaktowa obudowa modułowa: Montaż na szynie DIN TH35, oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę instalacji.
• Typ MCB SLS (Selective Line Side): Zaprojektowany do selektywnej współpracy z wyłącznikami dolnymi, zwiększa niezawodność systemu zasilania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz standardu DIN dotyczącego aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z dokumentacją producenta.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN135C znajduje zastosowanie w instalacjach wymagających precyzyjnej selektywności ochrony przeciwzwarciowej i przeciążeniowej. Sprawdza się w obiektach komercyjnych, przemysłowych oraz budynkach mieszkalnych, gdzie konieczne jest ograniczenie skutków awarii do jednego obwodu.

• Ochrona obwodów głównych i rozdzielnic piętrowych w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających w instalacjach przemysłowych i warsztatowych.
• Stosowany jako wyłącznik selektywny w systemach automatyki budynkowej oraz w rozdzielnicach sterowniczych.
• Idealny do aplikacji, gdzie wymagana jest wysoka ciągłość zasilania (np. serwerownie, instalacje alarmowe).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standard 35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 35 A zgodnie z obowiązującymi normami (np. minimalny przekrój 6 mm² Cu). Moment dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją techniczną producenta – nie dokręcaj na siłę, aby uniknąć uszkodzenia obudowy lub styków.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie. Wyłącznik nadprądowy selektywny HTN135C nie zawiera elementów podświetlenia. Stan zadziałania można rozpoznać po mechanicznym wskaźniku położenia dźwigni (w pozycji OFF – wyłączony).
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnej wartości. Standardowo aparatura modułowa montowana w rozdzielnicy wewnątrz budynku klasyfikowana jest z ochroną IP20 – dotyczy to również tego wyłącznika w typowych warunkach pracy.
• Czy mogę stosować go jako wyłącznik różnicowoprądowy? Nie. Jest to wyłącznik nadprądowy (MCB) zabezpieczający przed przeciążeniem i zwarciem. Nie posiada funkcji ochrony różnicowoprądowej. Do ochrony przeciwporażeniowej należy zastosować odpowiedni wyłącznik różnicowoprądowy (RCD).
