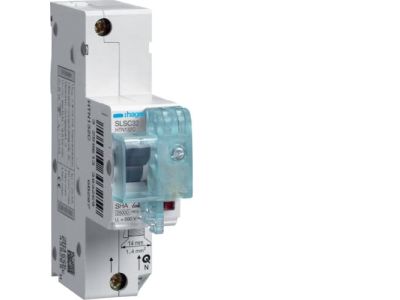

Wyłącznik nadprądowy selektywny 1P Cs 32A TS35 MCB SLS | HTN132C Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny 1P o symbolu HTN132C to jednobiegunowy aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami, z zachowaniem selektywności czasowej. Dzięki charakterystyce Cs (selektywnej) oraz prądowi znamionowemu 32A urządzenie zapewnia bezpieczne odcinanie obwodu przy jednoczesnym umożliwieniu selektywnego wyzwalania w przypadku zwarcia w dalszej części instalacji. Szerokość modułu 1P (17,5 mm) umożliwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków w warunkach normalnych.
• Charakterystyka Cs (selektywna): Zapewnia opóźnione wyzwalanie przy zwarciu, co umożliwia selektywne działanie z wyłącznikami nadprądowymi w obwodach odbiorczych – tylko uszkodzony obwód zostaje odcięty.
• Liczba biegunów 1P: Jednobiegunowa konstrukcja dedykowana do zabezpieczania przewodu fazowego w instalacjach jednofazowych.
• Montaż na szynę TH35 (DIN 35 mm): Szybki i pewny montaż w rozdzielnicach modułowych, zgodny ze standardem DIN.
• Symbol katalogowy HTN132C: Łatwa identyfikacja produktu w systemach zamówień oraz przy wymianie w istniejących rozdzielnicach.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie z obowiązującymi przepisami i normami instalacyjnymi.

Zastosowanie

Wyłącznik nadprądowy selektywny HTN132C znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona obwodów, czyli priorytetowe odcięcie zasilania tylko w uszkodzonej gałęzi instalacji, bez wyłączania całej linii zasilającej.

• Ochrona głównych linii zasilających w rozdzielnicach głównych, gdzie wymagana jest selektywność względem wyłączników w rozdzielnicach podrzędnych.
• Zabezpieczenie przedlicznikowe w instalacjach jednofazowych – np. w lokalach mieszkalnych i usługowych.
• Ochrona obwodów odbiorczych o znacznym poborze mocy (np. piece, klimatyzatory) w układach wymagających selektywności czasowej.
• Stosowany jako wyłącznik nadprądowy w systemach automatyki budynkowej i przemysłowej, gdzie priorytetem jest ciągłość zasilania pozostałych obwodów.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montować na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 32 A oraz obowiązującymi normami. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta (w przypadku jej braku – ogólne zalecenia dla wyłączników nadprądowych).

FAQ

• Co oznacza charakterystyka Cs w wyłączniku nadprądowym? Charakterystyka Cs (selektywna) zapewnia zwiększoną zwłokę czasową przy zwarciu w porównaniu do standardowych charakterystyk B, C, D. Dzięki temu wyłącznik w rozdzielnicy głównej zadziała później niż wyłącznik w obwodzie odbiorczym, co umożliwia selektywne wyłączenie tylko uszkodzonego obwodu.
• Jaki jest prąd znamionowy tego wyłącznika? Prąd znamionowy wynosi 32 A – jest to wartość ciągła, którą wyłącznik może przenosić bez wyzwalania w warunkach normalnych.
• Czy wyłącznik nadaje się do montażu na szynę DIN? Tak, wyłącznik jest przystosowany do montażu na szynie TH35 (DIN 35 mm) – standardowej szynie montażowej w rozdzielnicach modułowych.
