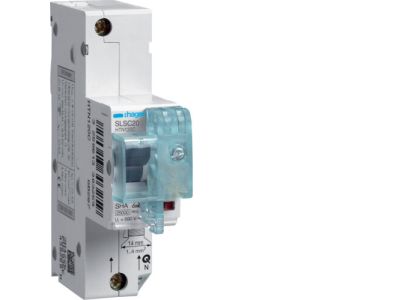

Wyłącznik nadprądowy selektywny 1P Cs 20A TS35, MCB SLS | HTN120C Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny (MCB SLS) o symbolu HTN120C to jednobiegunowe (1P) urządzenie zabezpieczające z charakterystyką C i prądem znamionowym 20 A. Dzięki konstrukcji selektywnej umożliwia współpracę z wyłącznikami dolnoprądowymi, zapewniając wyłączenie tylko uszkodzonego obwodu bez niepotrzebnego odłączania całej instalacji. Przystosowany do montażu na szynie TH35 (TS35).

• Charakterystyka C: Idealna do ochrony obwodów z odbiornikami o charakterze rezystancyjno-indukcyjnym, takimi jak silniki czy transformatory, gdzie występują krótkotrwałe prądy rozruchowe.
• Prąd znamionowy 20 A: Pozwala na bezpieczne zasilanie obwodów o obciążeniu do 20 A bez ryzyka przegrzania styków i przewodów.
• Konstrukcja selektywna (SLS): Gwarantuje opóźnione działanie w stosunku do wyłączników nadprądowych w obwodach dalszych, co zapewnia selektywność i ciągłość zasilania w nieuszkodzonych częściach instalacji.
• Montaż na szynie TH35 (TS35): Kompaktowa, 1-modułowa obudowa ułatwia szybki i pewny montaż w rozdzielnicach zgodnie ze standardem DIN.
• Wysoka trwałość mechaniczna i elektryczna: Przeznaczony do częstego użytkowania w warunkach przemysłowych i budynkowych, odporny na obciążenia eksploatacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja muszą być zgodne z zaleceniami producenta oraz aktualnymi przepisami prawa.

Zastosowanie

Selektywny wyłącznik nadprądowy HTN120C znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność zabezpieczeń. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych – jako zabezpieczenie przed zwarciami i przeciążeniami.
• Systemach automatyki budynkowej i sterowania – ochrona obwodów sterujących, styczników, przekaźników i PLC.
• Instalacjach wymagających ciągłości zasilania, np. w szpitalach, centrach danych, obiektach krytycznych – minimalizacja wyłączeń przy zwarciu w obwodzie odgałęźnym.
• Ochronie obwodów odbiorników o znacznym prądzie rozruchowym (silniki, transformatory) dzięki charakterystyce C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (TS35) w standardowej rozdzielnicy modułowej. Przewody łączące należy dobrać odpowiednio do prądu znamionowego (20 A) i zabezpieczeń. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów podano w instrukcji producenta – nieprzestrzeganie zaleceń może prowadzić do uszkodzenia wyłącznika i zagrożenia pożarowego. Po zakończeniu montażu sprawdź działanie wyłącznika i wykonaj próbę zadziałania.

FAQ

• Czy wyłącznik selektywny różni się od zwykłego MCB? Tak. Wyłącznik selektywny (SLS) ma opóźnioną charakterystykę czasowo-prądową, co umożliwia zachowanie selektywności z wyłącznikami w obwodach odgałęźnych – przy zwarciu wyłącza się tylko uszkodzony obwód, a nie cała rozdzielnica.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podał konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem palcami). Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy wyłącznik nadprądowy selektywny może być stosowany jako zabezpieczenie główne? Tak. Ze względu na selektywność często stosuje się go jako zabezpieczenie przedlicznikowe lub w rozdzielnicach głównych, gdzie wymagane jest opóźnione wyzwalanie w stosunku do obwodów dalszych.
