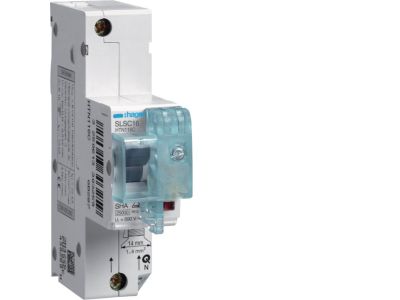

Wyłącznik nadprądowy selektywny 1P Cs 16A TS35, MCB SLS | HTN116C Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny HTN116C to jednobiegunowe (1P) zabezpieczenie o prądzie znamionowym 16 A i charakterystyce selektywnej Cs. Urządzenie zaprojektowano z myślą o wysokiej odporności zwarciowej oraz pełnej selektywności, co przekłada się na niezawodne odcięcie zasilania tylko w uszkodzonym obwodzie, bez wyłączania pozostałych linii. Specjalna charakterystyka zabezpieczająca układ pozwala na stosowanie w instalacjach wymagających zachowania ciągłości zasilania krytycznych odbiorników.

• Charakterystyka selektywna Cs: Zapewnia precyzyjne i opóźnione zadziałanie, umożliwiając wyłączenie tylko obwodu z zwarciem przy jednoczesnym utrzymaniu napięcia na pozostałych torach – kluczowe w systemach zasilania awaryjnego i rozdzielnicach głównych.
• Wysoka odporność zwarciowa: Konstrukcja wytrzymuje duże prądy zwarciowe bez uszkodzenia, co zwiększa trwałość i bezpieczeństwo instalacji.
• Pełna selektywność z aparatami dolnymi: Umożliwia poprawne współdziałanie z wyłącznikami instalacyjnymi niższego rzędu, minimalizując zakres wyłączeń w przypadku awarii.
• Jednobiegunowy (1P): Przeznaczony do zabezpieczania pojedynczego przewodu fazowego w sieciach jednofazowych lub jako element selektywny w rozdzielnicach trójfazowych.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dokładne dane dotyczące norm (np. IEC/EN) nie są zawarte w dostępnych materiałach – w razie potrzeby zaleca się sprawdzenie najnowszej dokumentacji producenta.

Zastosowanie

Model HTN116C dedykowany jest do selektywnego zabezpieczania obwodów w instalacjach, gdzie priorytetem jest zachowanie ciągłości zasilania odbiorników krytycznych. Sprawdza się w systemach automatyki budynkowej, sterowania oraz w rozdzielnicach głównych i podrozdzielnicach.

• Selektywne zabezpieczanie obwodów odbiorników przemysłowych i handlowych (np. oświetlenie awaryjne, systemy HVAC, serwery).
• Jako zabezpieczenie główne w rozdzielnicach piętrowych lub kondygnacyjnych dla uzyskania selektywności z wyłącznikami niższego rzędu.
• W obwodach zasilania urządzeń sterujących (styczniki, przekaźniki, PLC) wymagających stabilnego napięcia przy zwarciu w dalszej części instalacji.
• W systemach rezerwowego zasilania (generatory, UPS), gdzie selektywność zapobiega zbędnemu wyłączaniu zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód nie jest pod napięciem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm). Należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu znamionowego (16 A) i warunków obciążenia. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania.

FAQ

• Czy wyłącznik nadprądowy HTN116C jest wyposażony w podświetlenie lub sygnalizację zadziałania? W dostępnych danych nie ma informacji o podświetleniu. W przypadku standardowych wyłączników nadprądowych zadziałanie można stwierdzić po mechanicznym wskaźniku położenia styku (dźwignia w pozycji OFF). Jeśli potrzebujesz sygnalizacji optycznej, rozważ zastosowanie dodatkowych modułów sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia IP w udostępnionych materiałach. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicach wewnętrznych przyjmuje się IP20 – oznacza to ochronę przed dotykiem palcem, ale nie przed wilgocią. Wyłącznik należy instalować w obudowie o odpowiednim stopniu ochrony (np. IP54 dla pomieszczeń wilgotnych).
• Jak działa tryb pracy styku w charakterystyce selektywnej Cs? Wyłącznik z charakterystyką Cs działa jako selektywny – tzn. jego wyzwolenie następuje z opóźnieniem w stosunku do wyłączników o charakterystyce B, C lub D. Dzięki temu przy zwarciu w dolnym obwodzie zadziała najpierw wyłącznik instalacyjny (odcinając tylko uszkodzoną linię), a dopiero w przypadku trwającego zwarcia (np. zbyt dużego prądu) zadziała wyłącznik selektywny. Zapewnia to pełną selektywność.
