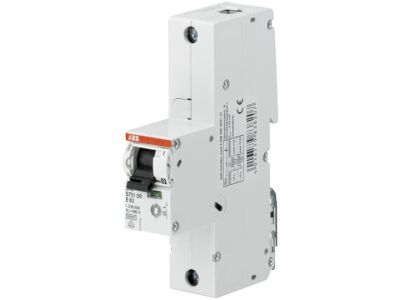

Wyłącznik nadprądowy S751DR 25KA E 20A 1P selektywny | 2CDH781001R0202 ABB

Alternatywny kod produktu: 2CDH781001R0202

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S751DR (symbol 2CDH781001R0202) o prądzie znamionowym 20A i zdolności wyłączania 25kA to selektywny wyłącznik służący do ochrony obwodów przed przeciążeniami i zwarciami. Charakteryzuje się niezależnym od napięcia działaniem (SHU), co zapewnia niezawodną pracę nawet w krytycznych warunkach sieciowych. Przeznaczony do instalacji w systemach dystrybucji energii wymagających wysokiej selektywności – idealny do zastosowań przemysłowych i energetycznych.

• Selektywność przy zwarciach: Zapewnia całkowitą selektywność względem kolejnych wyłączników MCB oraz wyjątkową selektywność względem urządzeń zabezpieczających w układzie nadrzędnym dzięki specjalnej charakterystyce ograniczającej prąd.
• Niezależność działania od napięcia (SHU): Funkcjonowanie nie zależy od obwodu sterującego – gwarantuje nieprzerwane działanie nawet przy zaniku napięcia pomocniczego.
• Prąd znamionowy 20A: Chroni obwody o maksymalnym prądzie ciągłym do 20A przed przeciążeniami i zwarciami.
• 1-biegunowa budowa (1P): Służy do zabezpieczania pojedynczych faz w układzie TN-S, TN-C-S lub TT.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia – bezpieczna praca nawet w silnie obciążonych sieciach.

Zgodność z Normami

Wyłącznik spełnia wymagania normy DIN VDE 0641-21 (DIN EN 60898-1), która określa wymagania dla selektywnych wyłączników nadprądowych. Produkt posiada oznakowanie CE i jest zgodny z dyrektywami dotyczącymi bezpieczeństwa urządzeń elektrycznych.

Zastosowanie

Wyłącznik S751DR znajduje zastosowanie w systemach dystrybucji energii oraz instalacjach przemysłowych, gdzie wymagana jest wysoka selektywność działania i niezawodna ochrona obwodów.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o dużej mocy.
• Stosowanie w układach zasilania awaryjnego (UPS) i systemach zasilania rezerwowego.
• Instalacje energetyczne wymagające selektywnego wyłączania w przypadku zwarć, aby ograniczać awaryjność systemu.

Wskazówki Montażowe

Montaż powinien być wykonany przez uprawnionego elektryka z kwalifikacjami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie TH35, dokręcając zaciski przewodów zgodnie z momentem dokręcania określonym w dokumentacji technicznej (zazwyczaj 2 Nm). Wartość prądu znamionowego musi być dobrana odpowiednio do obciążenia chronionego obwodu. Po montażu przeprowadzić testy działania (sprawdzenie wyzwalania przy zwarciu i przeciążeniu).

FAQ

• Co oznacza „selektywność” w przypadku wyłącznika S751DR? Selektywność określa zdolność wyłącznika do wyłączania tylko w obwodzie, w którym doszło do zwarcia lub przeciążenia, nie wpływając na działanie innych urządzeń zabezpieczających w układzie. Dzięki unikalnej charakterystyce prądowej S751DR osiąga całkowitą selektywność względem wyłączników MCB oraz wysoką selektywność względem urządzeń zabezpieczających w układzie nadrzędnym.
• Dlaczego SHU jest ważne w tym wyłączniku? SHU (ang. Shunt Trip Unit – niezależny wyzwalacz) oznacza, że wyłącznik działa niezależnie od napięcia sterującego. Jest to kluczowe w systemach, gdzie dostępność zasilania musi być utrzymana nawet podczas awarii napięcia pomocniczego (np. w układach krytycznych).
• Czy wyłącznik nadaje się do instalacji 3-fazowych? Wyłącznik S751DR jest 1-biegunowy (1P) i przeznaczony do ochrony pojedynczych faz. Do instalacji 3-fazowych należy stosować odpowiednią kombinację wyłączników 1P na każdej fazie lub wyłączniki 3P/4P.
