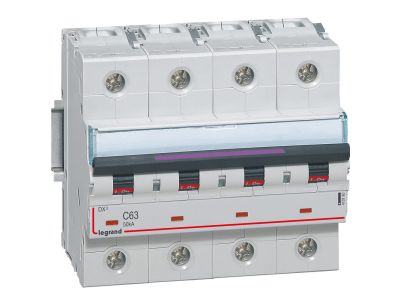

Wyłącznik nadprądowy S324 C63 4P 63 A 50KA DX3 | 410180 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z serii DX3, symbol S324 C63 (nr 410180), to czterobiegunowe urządzenie modułowe o prądzie znamionowym 63 A, napięciu pracy 400 V~ i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 50 kA zapewnia skuteczną ochronę instalacji nawet w obwodach o wysokim potencjale zwarciowym, a szerokość 6 modułów (17,5 mm każdy) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 63 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka wyzwalania C: przeznaczona do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym – selektywność i szybkie wyłączenie przy przeciążeniach i zwarciu.
• Zdolność zwarciowa 50 kA (IEC 60947-2): wysoka odporność na prądy zwarciowe, gwarantująca bezpieczne przerwanie obwodu nawet w sieciach o dużym potencjale zwarciowym.
• Wykonanie czterobiegunowe 400 V~: ochrona wszystkich trzech faz oraz przewodu neutralnego (N) w układach trójfazowych z czteroprzewodowym rozdziałem energii.
• Szerokość 6 modułów (6 × 17,5 mm): kompaktowe wymiary pozwalające na efektywne zagospodarowanie miejsca w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia – wyłączników nadprądowych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Model DX3 S324 C63 dedykowany jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach trójfazowych. Sprawdza się w obiektach przemysłowych, handlowych oraz użyteczności publicznej.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i urządzeń o charakterystyce rozruchowej wymagającej charakterystyki C.
• Zabezpieczenie przewodów w rozdzielnicach głównych i podrozdzielnicach niskiego napięcia.
• Stosowanie w instalacjach z oddzielnym przewodem neutralnym (układ TN-C-S, TN-S), gdzie wymagana jest ochrona 4-biegunowa.
• Ochrona linii zasilających odbiorniki przemysłowe, maszyny, centrale wentylacyjne i klimatyzacyjne.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN) w rozdzielnicach modułowych. Sposób podłączenia przewodów (moment dokręcania, dopuszczalne przekroje) – zgodnie z dokumentacją producenta dołączoną do wyłącznika.

FAQ

• Jaki jest prąd znamionowy wyłącznika S324 C63? Prąd znamionowy wynosi 63 A, co pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa wynosi 50 kA zgodnie z normą IEC 60947-2 – gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych.
• Jaką szerokość zajmuje wyłącznik w rozdzielnicy? Zajmuje 6 modułów, każdy o szerokości 17,5 mm, co daje łącznie 105 mm. Należy to uwzględnić podczas planowania rozmieszczenia aparatury.
