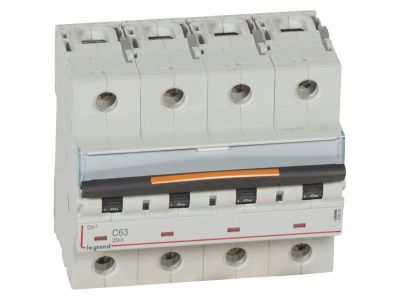

Wyłącznik nadprądowy S324 C63 4P 63 A 25KA DX3 | 409800 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S324 C63 4P 63 A 25KA DX3 (symbol 409800) to czterobiegunowy aparat modułowy o prądzie znamionowym 63 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę przed zwarciami w sieciach 400 V~. Szerokość 6 modułów (17,5 mm każdy) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 63 A: umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy, takich jak silniki, piece czy instalacje grzewcze, bez ryzyka przegrzania toru prądowego.
• Charakterystyka C: zapewnia wyzwalanie przy prądzie 5–10 krotności prądu znamionowego, co zapewnia selektywność w typowych obwodach z dużym prądem rozruchu.
• Zdolność zwarciowa 25 kA: gwarantuje niezawodne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i urządzenia odbiorcze przed uszkodzeniem.
• Szerokość 6 modułów (105 mm): optymalne wykorzystanie miejsca w rozdzielnicy przy zachowaniu odpowiednich odstępów izolacyjnych.
• Czterobiegunowa konstrukcja (4P): przeznaczona do zabezpieczania obwodów trójfazowych z przewodem neutralnym w sieciach TN, TT i IT.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dla łączeniowej aparatury rozdzielczej i sterowniczej. Posiada certyfikację CE i jest przystosowany do pracy przy napięciu 400 V~.

Zastosowanie

Wyłącznik nadprądowy S324 C63 dedykowany jest do ochrony przewodów i odbiorników przed przeciążeniami i zwarciami w instalacjach przemysłowych, handlowych oraz mieszkaniowych.

• Zabezpieczanie obwodów siłowych i gniazd wtyczkowych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona linii zasilających silniki, piece indukcyjne, nagrzewnice i inne urządzenia o prądzie rozruchowym do 10×In.
• Stosowanie w instalacjach wymagających selektywności wyzwalania z wyłącznikami o charakterystyce B lub D.
• Praca w szafach sterowniczych jako element zabezpieczenia przed zwarciem dla styczników, przekaźników i zasilaczy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z normą (np. dla 63 A minimum 16 mm² Cu). Momenty dokręcania zacisków – według dokumentacji producenta (zwykle 2–3,5 Nm). Przed ponownym załączeniem sprawdzić poprawność podłączenia i zaizolowanie połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka C – wyzwolenie następuje przy prądzie 5–10 krotności prądu znamionowego (315–630 A dla In=63 A), co zapewnia odporność na krótkotrwałe prądy rozruchowe typowych odbiorników indukcyjnych.
• Jaka jest zdolność zwarciowa wyłącznika? Zgodnie z normą IEC 60947-2 wynosi 25 kA przy 400 V~, co oznacza, że urządzenie może bezpiecznie wyłączyć prąd zwarciowy o wartości do 25 000 A bez uszkodzenia.
• Ile miejsca zajmuje wyłącznik w rozdzielnicy? Szerokość wynosi 6 modułów po 17,5 mm, czyli łącznie 105 mm. Wymiar ten jest standardem dla czterobiegunowych wyłączników nadprądowych o takim prądzie.
