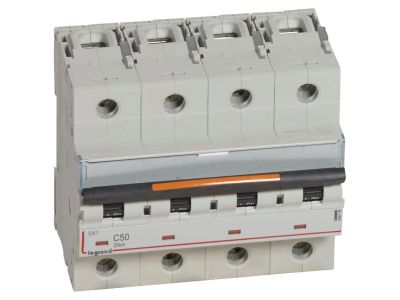

Wyłącznik nadprądowy S324 C50 4P 50 A 25KA DX3 | 409799 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 o symbolu S324 (nr kat. 409799) to czterobiegunowe urządzenie o prądzie znamionowym 50 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA przy napięciu 400 V~ zapewnia skuteczną ochronę instalacji przed skutkami przeciążeń i zwarć, nawet w obwodach o wysokiej mocy zwarciowej. Szerokość 6 modułów (105 mm) pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.

• Prąd znamionowy 50 A: Zabezpiecza obwody o znacznym obciążeniu, umożliwiając bezpieczną pracę odbiorników bez ryzyka przegrzania.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 In – przeznaczona do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje skuteczne i pewne wyłączenie przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Cztery bieguny (4P): Chroni wszystkie przewody fazowe w układzie trójfazowym 400 V~, zapewniając pełną ochronę w sieciach 3-fazowych.
• Szerokość 6 modułów (105 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając rozplanowanie aparatury modułowej.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S324 spełnia wymagania normy IEC 60947-2, co potwierdza jego zdolność do bezpiecznej pracy w instalacjach niskiego napięcia. Produkt posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami.

Zastosowanie

Wyłącznik nadprądowy 4P C50 przeznaczony jest do ochrony obwodów przed przeciążeniem i zwarciem w rozdzielnicach głównych oraz podrozdzielnicach. Sprawdza się zarówno w instalacjach przemysłowych, jak i budynkowych.

• Ochrona obwodów odbiorników ogólnych (oświetlenie, gniazda wtyczkowe) o prądzie do 50 A.
• Zabezpieczenie obwodów silnikowych, transformatorów i urządzeń o charakterze indukcyjnym (charakterystyka C).
• Stosowanie w sieciach trójfazowych 400 V~ (4 bieguny) jako ochrona wszystkich faz.
• Instalacje wymagające wysokiej zdolności zwarciowej, np. w rozdzielnicach głównych budynków wielorodzinnych lub hal produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta (zalecany moment dokręcania podany na obudowie lub w instrukcji). Nieużywane zaciski należy odpowiednio zaizolować.

FAQ

• Jaką zdolność zwarciową ma wyłącznik S324? Wyłącznik nadprądowy DX3 S324 ma zdolność zwarciową 25 kA zgodnie z normą IEC 60947-2.
• Ile modułów zajmuje w rozdzielnicy? Szerokość urządzenia wynosi 6 modułów (105 mm).
• Do jakich obwodów zaleca się charakterystykę C? Charakterystyka C (wyzwalanie 5–10 In) jest odpowiednia do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym, w których występują skoki prądu rozruchu.
