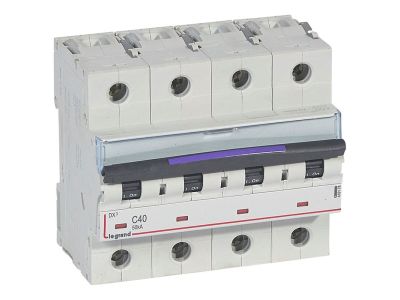

Wyłącznik nadprądowy S324 C40 4P 40 A 50KA DX3 | 410178 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S324 C40 4P o prądzie znamionowym 40 A i zdolności zwarciowej 50 kA, zgodny z normą IEC 60947-2. Jego szerokość 6 modułów (105 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania.
• Zdolność zwarciowa 50 kA (IEC 60947-2): skutecznie przerywa prądy zwarciowe, chroniąc instalację i odbiorniki.
• Charakterystyka C (5÷10 In): wyzwalanie przy prądzie 5–10 razy większym od znamionowego – odpowiednia do obwodów z umiarkowanymi prądami rozruchowymi (oświetlenie, gniazda, małe silniki).
• Liczba biegunów 4P: zabezpiecza wszystkie przewody fazowe oraz neutralny w sieci trójfazowej 400 V~.
• Napięcie znamionowe 400 V~: przystosowany do pracy w instalacjach niskiego napięcia.
• Szerokość 6 modułów (17,5 mm każdy): kompaktowa budowa umożliwia efektywne zagospodarowanie przestrzeni w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S324 C40 jest zgodny z normą IEC 60947-2, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy S324 C40 przeznaczony jest do zabezpieczania obwodów odbiorczych przed przetężeniami i zwarciami w instalacjach niskiego napięcia.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Ochrona obwodów sterowania maszyn i urządzeń w rozdzielnicach głównych i podrozdzielniach.
• Stosowany w instalacjach trójfazowych z przewodem neutralnym (4P).
• Zabezpieczenie obwodów silników elektrycznych o niewielkim prądzie rozruchowym (charakterystyka C).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Do zacisków należy podłączyć przewody o przekroju dobranym do prądu 40 A (zalecany min. 6 mm² Cu). Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wyłącznika S324 C40 wynosi 50 kA zgodnie z IEC 60947-2, co zapewnia skuteczną ochronę nawet w sieciach o dużym prądzie zwarciowym.
• Jaką charakterystykę wyzwalania ma ten model? Wyłącznik ma charakterystykę C, co oznacza wyzwalanie przy prądzie od 5 do 10 razy większym od prądu znamionowego (In=40 A). Jest odpowiedni do obwodów z umiarkowanymi prądami rozruchowymi, np. oświetlenie, gniazda, małe silniki.
• Jaka jest szerokość modułu? Wyłącznik zajmuje 6 modułów (6 x 17,5 mm = 105 mm). Należy uwzględnić to przy planowaniu rozdzielnicy.
