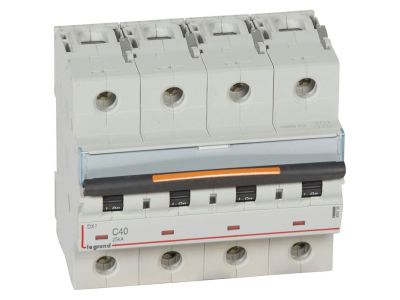

Wyłącznik nadprądowy S324 C40 4P 40 A 25KA DX3 | 409798 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 serii S324 o symbolu 409798 to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 40 A i zdolności zwarciowej 25 kA według charakterystyki C. Przeznaczony do pracy w sieciach 400 V~, zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć. Szerokość modułu wynosi 6 x 17,5 mm (łącznie 105 mm), co umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 40 A: Zabezpiecza obwody o znacznym obciążeniu (np. instalacje przemysłowe, kuchenne) przed przeciążeniem, minimalizując ryzyko przegrzania przewodów.
• Zdolność zwarciowa 25 kA (Icu): Gwarantuje niezawodne wyłączenie w przypadku zwarć o wysokim prądzie, chroniąc aparaturę w sieciach o dużej mocy zwarciowej.
• Charakterystyka C: Selektywna ochrona odbiorników o charakterystycznym rozruchu (silniki, transformatory) – wyzwalanie przy prądzie 5–10 krotności In.
• Czterobiegunowa konstrukcja (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny (N) w instalacjach trójfazowych z wydzielonym N, co jest wymagane w układach TN-S lub TT.
• Szerokość 6 modułów (105 mm): Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy, a standardowy rozstaw modułów ułatwia planowanie rozkładu aparatury.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S324 spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności. Produkt przeznaczony do użytku w obwodach o napięciu znamionowym 400 V~.

Zastosowanie

Dzięki parametrom 40 A i charakterystyce C wyłącznik nadaje się do ochrony obwodów o podwyższonym prądzie roboczym i odbiornikach z dużym prądem rozruchowym. Stosowany w instalacjach wymagających wysokiej zdolności zwarciowej.

• Ochrona obwodów gniazd wtyczkowych i odbiorników przemysłowych (silniki, pompy, sprężarki).
• Zabezpieczenie linii zasilających w rozdzielnicach głównych oraz podrozdzielniach w budynkach komercyjnych i produkcyjnych.
• Ochrona instalacji trójfazowych z przewodem neutralnym – urządzenia wymagające oddzielnego zabezpieczenia N.
• Zastosowanie w sieciach o wysokim potencjale zwarciowym (np. w pobliżu transformatorów) dzięki zdolności 25 kA.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz warunków obciążenia. Momenty dokręcania zacisków stosuj zgodnie z zaleceniami producenta (określonymi w karcie katalogowej) – zazwyczaj w zakresie 2–3 Nm dla przewodów miedzianych.

FAQ

• Co oznacza charakterystyka C w wyłączniku nadprądowym? Charakterystyka C oznacza, że wyzwalacz termiczny (przeciążeniowy) reaguje jak w standardzie, natomiast wyzwalacz zwarciowy (elektromagnetyczny) uruchamia się przy prądzie od 5 do 10 razy większym od prądu znamionowego (In). Dlatego wyłącznik jest odpowiedni do odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki, transformatory czy lampy wyładowcze.
• Czy mogę zastosować ten wyłącznik w instalacji trójfazowej bez przewodu neutralnego? Model 4P zabezpiecza wszystkie trzy fazy oraz przewód neutralny. W instalacji trójfazowej bez N (np. w silniku 3-fazowym) możesz wykorzystać tylko trzy bieguny, ale ze względu na konstrukcję 4-biegunową zaleca się stosowanie go w układach z wydzielonym N (TN-S, TT). W przypadku braku N należy wybrać wyłącznik 3-biegunowy.
• Jaka jest maksymalna temperatura pracy wyłącznika DX3? Producent nie podaje w dokumentacji konkretnej wartości temperatury dla tego modelu. Pamiętaj, że w standardowych warunkach pracy w rozdzielnicy wewnątrz budynku temperatura otoczenia nie powinna przekraczać 40°C. Unikaj montażu w pobliżu źródeł ciepła oraz zapewnij odpowiednią wentylację.
