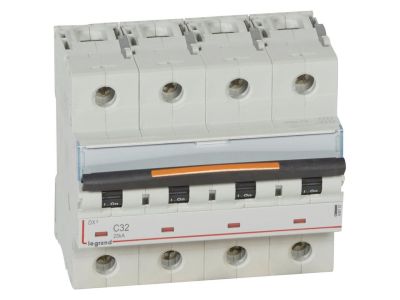

Wyłacznik nadprądowy S324 C32 4P 32A 25KA DX3 | 409797 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 (symbol 409797) to czterobiegunowe urządzenie ochronne przeznaczone do instalacji 400 V~. Prąd znamionowy 32 A w połączeniu ze zdolnością zwarciową 25 kA zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Charakterystyka C sprawia, że wyłącznik doskonale nadaje się do obwodów z obciążeniami indukcyjnymi i silnikami. Szerokość 6 modułów (105 mm) umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa 25 kA: Gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i urządzenia.
• Czterobiegunowy (4P): Chroni wszystkie przewody (L1, L2, L3, N) w systemie trójfazowym, zapewniając kompleksową ochronę.
• Charakterystyka C: Wyzwalanie magnetyczne w zakresie 5–10×I_n – odpowiednia do obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym.
• Szerokość 6 modułów (105 mm): Standardowy wymiar umożliwiający szybki montaż w rozdzielnicach modułowych, bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania normy IEC 60947-2. Przeznaczony do pracy przy napięciu 400 V~. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy DX3 S324 C32 4P znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów trójfazowych z obciążeniami o charakterystyce C. Idealnie sprawdzi się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczeniu obwodów oświetlenia, gniazd wtykowych oraz instalacji HVAC.
• Ochronie obwodów silników elektrycznych, transformatorów i innych odbiorników indukcyjnych.
• Instalacjach wymagających czterobiegunowego wyłączania wszystkich przewodów fazowych i neutralnego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 32 A. Moment dokręcania zacisków oraz pozostałe szczegóły montażowe należy stosować zgodnie z dokumentacją producenta dołączoną do wyłącznika.

FAQ

• Czy wyłącznik nadprądowy DX3 posiada podświetlenie? Nie, wyłącznik nadprądowy jest urządzeniem ochronnym, nie sygnalizacyjnym. Nie jest wyposażony w podświetlenie ani wskaźnik LED.
• Jaki stopień ochrony IP ma ten wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy standardowo zapewniana jest ochrona przed dotykiem IP20. Dokładne dane dotyczące odporności na warunki środowiskowe znajdują się w dokumentacji technicznej produktu.
• Jaka jest charakterystyka wyzwalania wyłącznika (tryb pracy styku)? Wyłącznik posiada charakterystykę C – termiczno-magnetyczną. Oznacza to, że wyzwalanie termiczne zabezpiecza przed przeciążeniami, a wyzwalanie magnetyczne (bezzwłoczne) następuje w zakresie 5–10 krotności prądu znamionowego, chroniąc przed zwarciami.
