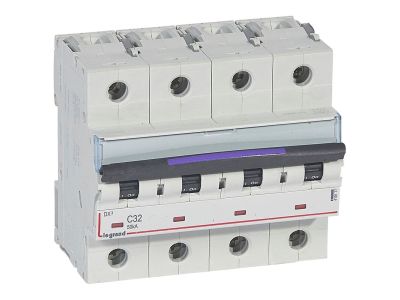

Wyłącznik nadprądowy S324 C32 4P 32 A 50KA DX3 | 410177 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S324 C32 o symbolu 410177 to czterobiegunowy aparat modułowy o prądzie znamionowym 32 A i charakterystyce C. Dzięki zdolności zwarciowej 50 kA zapewnia skuteczną ochronę w obwodach o wysokim potencjale zwarciowym. Szerokość 6 modułów (105 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 32 A: zabezpiecza obwody odbiorcze o znacznym poborze mocy, zapewniając ciągłość zasilania bez ryzyka przegrzania przewodów.
• Zdolność zwarciowa 50 kA: gwarantuje bezpieczne wyłączenie przy najwyższych prądach zwarciowych, chroniąc instalację i urządzenia.
• Charakterystyka C (5–10 In): dedykowana do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym, zapobiega zbędnym wyłączeniom przy rozruchu.
• Czterobiegunowy (4P): umożliwia jednoczesne odłączanie wszystkich trzech faz oraz przewodu neutralnego w sieciach TN, zwiększając bezpieczeństwo podczas prac serwisowych.
• Szerokość 6 modułów (105 mm): kompaktowa obudowa ułatwia zabudowę w rozdzielnicy modułowej, oszczędzając miejsce i skracając czas montażu.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2, co potwierdza jego zdolność do bezpiecznej pracy w warunkach zwarciowych przy napięciu znamionowym 400 V~. Posiada oznaczenie CE oraz jest zgodny z europejskimi standardami dla aparatury modułowej.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do zabezpieczania obwodów odbiorczych w instalacjach budynkowych i przemysłowych. Charakterystyka C sprawdza się w obwodach, gdzie występują krótkotrwałe prądy rozruchowe.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o umiarkowanym prądzie rozruchu.
• Zabezpieczenie obwodów silników, transformatorów i urządzeń grzewczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona linii zasilających w instalacjach tymczasowych i na placach budowy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z prądem znamionowym i obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację zadziałania? Wyłącznik nadprądowy DX3 nie posiada wbudowanego podświetlenia ani dodatkowej sygnalizacji. Stan zadziałania (wyłączenie) można odczytać położeniem dźwigni – w pozycji OFF (w dół) oznacza wyłączenie.
• Jaki jest stopień ochrony tego wyłącznika? Standardowa aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20 (ochrona przed dotknięciem palcami). Dopiero w rozdzielnicy zamykanej uzyskuje się wyższy stopień IP.
• Jaką maksymalną zdolność zwarciową ma ten model? Zdolność zwarciowa wynosi 50 kA przy napięciu 400 V~ (zgodnie z IEC 60947-2), co umożliwia stosowanie w instalacjach o bardzo wysokim prądzie zwarciowym.
