Wyłacznik nadprądowy S324 C25 4P 25A 25KA DX3 | 409796 Legrand

Opis i Kluczowe Cechy

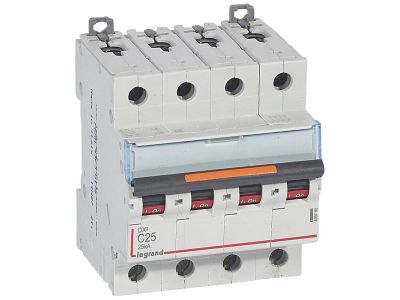

Wyłącznik nadprądowy Legrand DX3 (symbol 409796) to czterobiegunowy aparat modułowy o charakterystyce C, prądzie znamionowym 25 A i zdolności zwarciowej 25 kA przy napięciu 400 V~. Szerokość 4 modułów (70 mm) sprawia, że urządzenie pozwala zaoszczędzić miejsce w rozdzielnicy, a wysoka zdolność wyłączania gwarantuje skuteczne zabezpieczenie obwodów nawet podczas zwarć o dużym prądzie.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 25 A bez ryzyka wyłączeń podczas normalnej eksploatacji.
• Zdolność zwarciowa 25 kA (IEC 60947-2): Gwarantuje niezawodne i bezpieczne wyłączenie prądów zwarciowych o wartości do 25 kA, chroniąc instalację przed uszkodzeniami.
• Charakterystyka wyzwalania C: Przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory) – zapobiega zbędnym wyłączeniom, a jednocześnie szybko reaguje na zwarcia.
• Konstrukcja 4-biegunowa: Umożliwia jednoczesne odcięcie wszystkich trzech faz i przewodu neutralnego w układach trójfazowych, co podnosi poziom bezpieczeństwa.
• Szerokość 4 modułów (70 mm): Kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2, potwierdzając zastosowanie w instalacjach przemysłowych i komercyjnych. Posiada certyfikat CE, co oznacza zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy DX3 C25 4P sprawdza się w obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej. Dzięki charakterystyce C i wysokiej zdolności wyłączania nadaje się do zasilania odbiorników o zwiększonym prądzie rozruchowym.

• Ochrona obwodów trójfazowych z silnikami elektrycznymi, sprężarkami i pompami.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych oraz użyteczności publicznej.
• Stosowanie w instalacjach, gdzie wymagana jest wyłączalność zwarciowa do 25 kA (np. w pobliżu transformatorów).
• Ochrona odbiorników sterowanych za pomocą styczników i przekaźników w układach automatyki.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony IP20 lub wyższym w zależności od warunków środowiskowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego (25 A) oraz spodziewanego obciążenia. Moment dokręcania zacisków stosuj zgodnie z instrukcją – zbyt słabe połączenie grozi przegrzaniem, zbyt mocne może uszkodzić aparat.

FAQ

• Czy wyłącznik nadprądowy DX3 C25 nadaje się do ochrony silników? Tak, charakterystyka C umożliwia przepływ prądów rozruchowych bez zbędnych wyłączeń, jednocześnie zapewniając szybką reakcję na zwarcia. Wartość prądu 25 A należy dobrać do mocy silnika.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60947-2 wynosi 25 kA przy napięciu 400 V~, co pozwala na bezpieczne wyłączanie prądów zwarciowych w większości standardowych instalacji.
• Ile miejsca zajmuje wyłącznik na szynie DIN? Zajmuje 4 moduły (70 mm szerokości), co jest standardowym wymiarem dla aparatów czterobiegunowych o prądzie 25 A.
