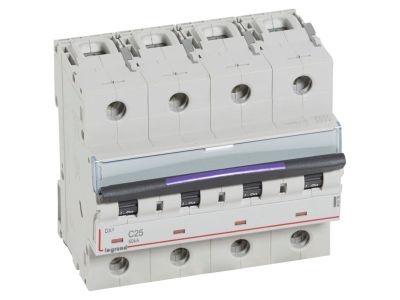

Wyłącznik nadprądowy S324 C25 4P 25 A 50KA DX3 | 410176 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 S324 C25 to czterobiegunowy aparat zabezpieczeniowy o prądzie znamionowym 25 A i charakterystyce C, dedykowany do ochrony obwodów 400 V~. Dzięki zdolności zwarciowej 50 kA zapewnia bezpieczne odłączanie nawet przy dużych prądach zwarciowych. Szerokość 6 modułów (105 mm) ułatwia integrację ze standardową szyną DIN TH35.

• Prąd znamionowy 25 A: optymalny do zabezpieczania obwodów silników, urządzeń przemysłowych i linii trójfazowych.
• Charakterystyka C: wyzwalanie przy prądach 5–10 krotności prądu znamionowego – idealna dla odbiorników indukcyjnych (silniki, transformatory).
• Zdolność zwarciowa 50 kA: wysoka wytrzymałość na prądy zwarciowe, zwiększająca bezpieczeństwo instalacji.
• Napięcie znamionowe 400 V~: przeznaczony do sieci trójfazowych niskiego napięcia.
• Szerokość 6 modułów (105 mm): standardowa szerokość dla wyłącznika 4P, kompatybilna z typowymi rozdzielnicami modułowymi.

Zgodność z Normami

Wyłącznik nadprądowy DX3 S324 C25 spełnia wymagania normy IEC 60947-2, co potwierdza jego zdolność do bezpiecznego wyłączania prądów zwarciowych do 50 kA. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed skutkami przeciążeń i zwarć, szczególnie w systemach trójfazowych.

• Ochrona obwodów silników elektrycznych i urządzeń technologicznych.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych i komercyjnych.
• Stosowany w instalacjach automatyki i sterowania.
• Zabezpieczenie linii zasilających w systemach z dużym potencjałem zwarciowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju dla prądu 25 A.

FAQ

• Czy wyłącznik nadprądowy DX3 jest wyposażony w podświetlenie? Nie, wyłącznik nadprądowy DX3 jest aparatem zabezpieczeniowym i nie posiada podświetlenia ani elementów sygnalizacyjnych.
• Jaki jest stopień ochrony tego wyłącznika? Wyłącznik przeznaczony jest do montażu w suchych pomieszczeniach w rozdzielnicach. Standardowo aparatura modułowa charakteryzuje się stopniem ochrony IP20, jednak szczegółowe dane znajdują się w dokumentacji technicznej produktu.
• Jaka jest charakterystyka wyzwalania wyłącznika? Charakterystyka C, zgodna z IEC 60947-2, oznacza wyzwalanie przy prądach 5–10 krotności prądu znamionowego. Jest zalecana do zabezpieczania obwodów z odbiornikami indukcyjnymi, takimi jak silniki, transformatory czy dławiki.
