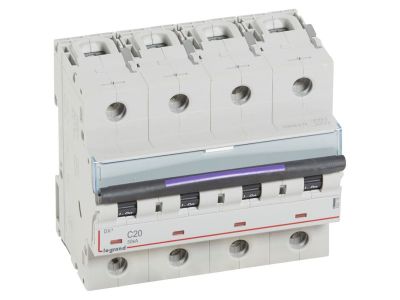

Wyłącznik nadprądowy S324 C20 4P 20 A 50KA DX3 | 410175 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z serii DX3 o symbolu 410175 (model S324 C20) to czterobiegunowe urządzenie ochronne przeznaczone do instalacji elektrycznych 400 V~. Dzięki prądowi znamionowemu 20 A i charakterystyce C zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach o średnim obciążeniu – idealny do zastosowań, w których występują silniki, transformatory lub odbiorniki o podwyższonym prądzie rozruchowym. Zdolność zwarciowa 50 kA gwarantuje bezpieczeństwo nawet w obwodach o bardzo wysokich prądach zwarcia. Szerokość 6 modułów (105 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 20 A: odpowiedni do ochrony obwodów o średnim poborze mocy, zapewnia stabilną pracę bez ryzyka przegrzania.
• Charakterystyka C: wyzwalanie przy prądzie 5–10 In – doskonała do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Zdolność zwarciowa 50 kA (IEC 60947-2): wysoka odporność na prądy zwarciowe, minimalizuje ryzyko uszkodzenia instalacji i urządzeń w przypadku zwarcia.
• 4 bieguny (4P): umożliwia zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego w sieci trójfazowej 400 V~.
• Szerokość 6 modułów (105 mm): kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych na szynie TH35.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2, co potwierdza jego zdolność zwarciową 50 kA i parametry użytkowe. Produkt posiada deklarację zgodności CE, gwarantującą bezpieczeństwo w instalacjach elektrycznych zgodnych z europejskimi standardami.

Zastosowanie

Wyłącznik S324 C20 4P 20A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa w obwodach trójfazowych z przewodem neutralnym. Sprawdza się szczególnie w instalacjach, w których występują odbiorniki o charakterze indukcyjnym.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Zabezpieczenie linii zasilających transformatory oraz zasilacze impulsowe.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych i komercyjnych.
• Ochrona obwodów gniazd wtyczkowych i odbiorników o podwyższonym prądzie rozruchowym (np. maszyny, urządzenia warsztatowe).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu znamionowego 20 A i warunków zwarciowych. Moment dokręcania zacisków stosuj zgodnie z zaleceniami producenta (szczegóły w karcie katalogowej).

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyzwalanie następuje przy prądzie 5–10 krotności prądu znamionowego. Jest to odpowiednie do obwodów, w których występują krótkotrwałe prądy rozruchowe (np. silniki, transformatory).
• Jaka jest zdolność zwarciowa wyłącznika S324 C20? Zdolność zwarciowa wynosi 50 kA zgodnie z normą IEC 60947-2. Pozwala to na bezpieczne wyłączenie wysokich prądów zwarciowych bez uszkodzenia urządzenia.
• Ile modułów zajmuje ten wyłącznik? Wyłącznik ma szerokość 6 modułów (105 mm), co pozwala na łatwą zabudowę w standardowych rozdzielnicach modułowych na szynie TH35.
