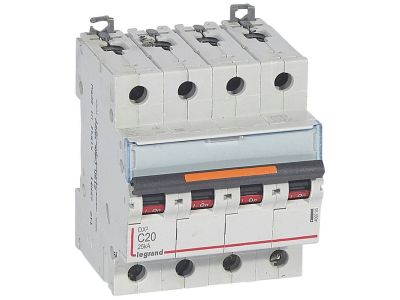

Wyłącznik nadprądowy S324 C20 4P 20 A 25KA DX3 | 409795 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S324 C20 (symbol 409795) to czterobiegunowy aparat modułowy z serii DX3 o prądzie znamionowym 20 A i charakterystyce C. Zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami, oferuje zdolność zwarciową 25 kA, co zapewnia wysoki poziom bezpieczeństwa w instalacjach o podwyższonym ryzyku zwarć. Szerokość 4 modułów (70 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicach modułowych.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o obciążeniu do 20 A, zapobiegając przegrzaniu przewodów i odbiorników.
• Charakterystyka C: Przystosowana do obwodów z silnikami i transformatorami – wyzwalanie przy 5–10 krotności prądu znamionowego, co eliminuje niepotrzebne zadziałania podczas krótkotrwałych prądów rozruchowych.
• Zdolność zwarciowa 25 kA: Umożliwia bezpieczne wyłączenie wysokich prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Konstrukcja 4-biegunowa: Ochrona wszystkich trzech faz oraz przewodu neutralnego w sieciach TN-S i TT – kompleksowe zabezpieczenie całego obwodu.
• Szerokość 4 modułów (70 mm): Kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach modułowych na szynie TH35, oszczędzając miejsce.

Zgodność z Normami

Wyłącznik nadprądowy S324 C20 spełnia wymagania normy IEC 60947-2, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych oraz domowych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S324 C20 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach do ochrony obwodów odbiorczych o umiarkowanych prądach rozruchowych. Sprawdza się tam, gdzie wymagana jest charakterystyka C.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie silników małej mocy, wentylatorów, pomp i innych urządzeń z prądami rozruchowymi.
• Stosowanie w rozdzielnicach przemysłowych, szafach sterowniczych i instalacjach tymczasowych.
• Ochrona obwodów sterowania i automatyki budynkowej (np. zasilanie styczników, przekaźników).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Przekrój przewodów dobierz zgodnie z prądem znamionowym 20 A. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów znajdziesz w dokumentacji technicznej producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 25 kA zgodnie z normą IEC 60947-2, co pozwala na bezpieczne wyłączenie wysokich prądów zwarciowych.
• Czy wyłącznik można zamontować na szynie DIN? Tak, wyłącznik przeznaczony jest do montażu na szynie TH35 (standard DIN) w rozdzielnicach modułowych. Zajmuje 4 moduły (70 mm).
• Jaka jest charakterystyka wyzwalania? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego. Jest zalecana do obwodów z silnikami i transformatorami, gdzie występują krótkotrwałe prądy rozruchowe.
