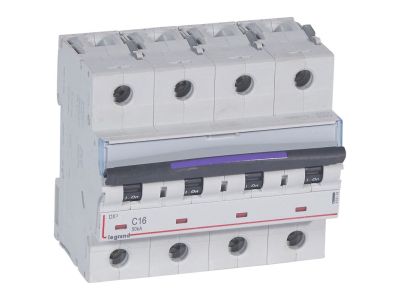

Wyłącznik nadprądowy S324 C16 4P 16 A 50KA DX3 | 410174 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S324 C16 (symbol 410174) firmy DX3 to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce wyzwalania C. Zaprojektowany do pracy w instalacjach 400 V~, oferuje zdolność zwarciową 50 kA, co gwarantuje bezpieczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych. Szerokość 6 modułów (17,5 mm) ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o typowym obciążeniu przy jednoczesnym zachowaniu selektywności zabezpieczeń.
• Charakterystyka C: Przeznaczona do odbiorników o podwyższonym prądzie rozruchowym (silniki, transformatory, oświetlenie LED z zasilaczami) – zapobiega zbędnym wyzwoleniom przy rozruchu.
• Zdolność zwarciowa 50 kA: Gwarantuje skuteczne wyłączenie prądu zwarciowego o wartości do 50 kA, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Cztery bieguny (4P): Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego w układach czteroprzewodowych (np. sieć TN-C-S).
• Szerokość 6 modułów (17,5 mm): Kompaktowa obudowa ułatwia zabudowę w rozdzielnicach modułowych, oszczędzając miejsce na szynie TH35.

Zgodność z Normami

Wyłącznik nadprądowy S324 C16 spełnia wymagania normy IEC 60947-2 dotyczącej łączników niskonapięciowych do celów przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce C i zdolności zwarciowej 50 kA wyłącznik doskonale sprawdza się w obwodach przemysłowych, komercyjnych oraz w instalacach budynków mieszkalnych o zwiększonym zapotrzebowaniu na moc. Polecany do zabezpieczania:

• Silników elektrycznych, agregatów sprężarkowych, wentylatorów i pomp – gdzie występują prądy rozruchowe kilkukrotnie wyższe od znamionowego.
• Transformatorów i zasilaczy impulsowych w automatyce budynkowej oraz systemach oświetlenia awaryjnego.
• Rozdzielnic głównych i podrozdzielnic w obiektach użyteczności publicznej – jako zabezpieczenie przed skutkami zwarć międzyfazowych i doziemnych.
• Instalacji fotowoltaicznych po stronie AC (fala sinusoidalna) – pod warunkiem zachowania selektywności z zabezpieczeniami DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i sprawdź jego brak odpowiednim miernikiem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręć zaciski śrubowe momentem oraz przekrój przewodów zgodnie z dokumentacją producenta – dla prądu 16 A zalecany przekrój to min. 1,5 mm² (Cu) w zależności od długości i warunków chłodzenia. Po montażu sprawdź poprawność połączeń i działanie mechanizmu załączania.

FAQ

• Czy wyłącznik nadprądowy S324 C16 ma sygnalizację zadziałania? Tak, w modelu zastosowano mechanizm wskaźnika pozycji styków (czerwony – wyłączony, zielony – załączony). Nie posiada jednak dodatkowego styku pomocniczego – w razie potrzeby można zastosować moduł sygnalizacji zdalnej.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego wyłącznika. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma ochronę IP20 (ochrona przed palcami i ciałami stałymi >12 mm). Przy instalacji w warunkach podwyższonej wilgotności należy zastosować rozdzielnicę o odpowiednim IP.
• Czy można go używać jako wyłącznik główny (odłącznik izolacyjny)? Nie. Wyłącznik nadprądowy DX3 nie pełni funkcji odłącznika izolacyjnego – nie zapewnia widocznej przerwy izolacyjnej. Do celów odłączania należy stosować dedykowany wyłącznik izolacyjny (np. DX-I).
