Opis i Kluczowe Cechy

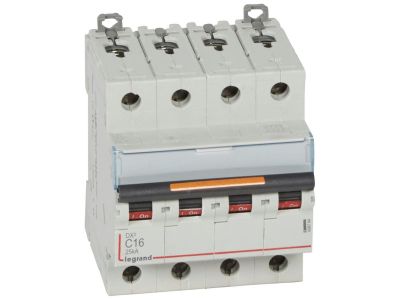

Wyłącznik nadprądowy S324 C16 4P 16 A 25 kA DX3 (symbol 409794) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i charakterystyce C. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę w instalacjach o dużych prądach zwarciowych. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 16 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu – idealny do gniazd wtyczkowych i odbiorników o podwyższonej mocy.
• Zdolność zwarciowa 25 kA: Gwarantuje niezawodne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i podłączone urządzenia.
• Charakterystyka C: Przeznaczona do obwodów z odbiornikami o charakterze rezystancyjnym oraz niewielkim indukcyjnym, gdzie prąd rozruchu może być kilkukrotnie wyższy od prądu znamionowego (np. silniki, oświetlenie fluorescencyjne).
• Liczba biegunów 4P: Zapewnia odłączenie wszystkich trzech faz oraz przewodu neutralnego – wymagane w obwodach trójfazowych w sieciach TN-S i TN-C-S.
• Szerokość 4 modułów (17,5 mm każdy): Kompaktowe wymiary pozwalają na efektywne zagospodarowanie przestrzeni w rozdzielnicy, ułatwiając rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S324 C16 spełnia wymagania normy IEC 60947-2. Przeznaczony do pracy przy napięciu znamionowym 400 V~. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej model ten sprawdza się w wielu typowych zastosowaniach instalacyjnych i przemysłowych.

• Zabezpieczanie obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona linii zasilających odbiorniki trójfazowe, takie jak silniki, pompy, kompresory i urządzenia HVAC.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest duża selektywność i niezawodność wyłączeń zwarciowych.
• Instalacje przemysłowe i komercyjne o podwyższonym ryzyku zwarć, np. hale produkcyjne, magazyny, centra danych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP) i wiedzę z zakresu instalacji elektrycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie jest pod napięciem.

• Urządzenie montuje się na szynie TH35 (DIN) zgodnie z normą EN 60715.
• Przekrój przewodów należy dobrać do wartości prądu znamionowego oraz obciążalności długotrwałej (zgodnie z normą PN-HD 60364).
• Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – zbyt mały może powodować iskrzenie i przegrzewanie.
• Przed ponownym włączeniem napięcia sprawdź poprawność połączeń oraz stan mechanizmu wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania C? Charakterystyka C oznacza, że wyłącznik wyzwala w zakresie 5-10-krotności prądu znamionowego (In). Stosuje się ją w obwodach z odbiornikami o umiarkowanym prądzie rozruchowym – idealnie nadaje się do ochrony instalacji gniazd wtyczkowych i silników.
• Czy mogę stosować ten wyłącznik w sieci trójfazowej z przewodem neutralnym? Tak, model 4P odłącza wszystkie trzy fazy oraz neutralny. Jest odpowiedni dla sieci TN-S, TN-C-S oraz TT, gdzie wymagane jest jednoczesne rozłączanie N.
• Jaka jest zdolność zwarciowa i czy wystarczy do ochrony w rozdzielnicy głównej? Zdolność zwarciowa wynosi 25 kA (przy 400 V~). To wartość wystarczająca do większości standardowych rozdzielnic budynkowych i przemysłowych, pod warunkiem że prąd zwarciowy w punkcie instalacji nie przekracza 25 kA. W razie wątpliwości wykonaj obliczenia zwarciowe.
