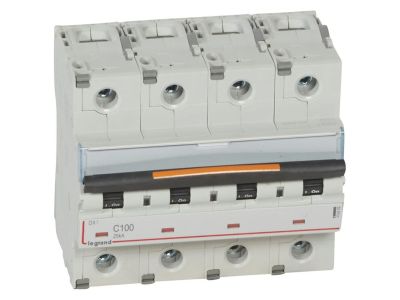

Wyłącznik nadprądowy S324 C100 4P 100 A 25KA DX3 | 409802 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S324 C100 4P 100 A 25 kA z serii DX3 (symbol 409802) to czterobiegunowe urządzenie ochronne przeznaczone do instalacji przemysłowych i budynkowych. Prąd znamionowy 100 A pozwala na bezpieczne prowadzenie obwodów o znacznym obciążeniu, a zdolność zwarciowa 25 kA gwarantuje skuteczną ochronę nawet w przypadku wysokich prądów zwarcia. Charakterystyka C zapewnia selektywność w obwodach z silnikami i transformatorami. Szerokość 6 modułów (105 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 100 A: odpowiedni do zabezpieczania obwodów głównych i odbiorników o dużym poborze mocy – minimalizuje ryzyko zadziałania przy normalnych przeciążeniach.
• Zdolność zwarciowa 25 kA (Icu): wysoka wartość graniczna zapewnia skuteczne wyłączenie zwarć w instalacjach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo personelu i urządzeń.
• Charakterystyka C: wyzwalanie między 5 a 10 krotnością In, idealna do obwodów z silnikami, transformatorami i odbiornikami o charakterze indukcyjnym, gdzie występują krótkie prądy rozruchowe.
• 4 bieguny (4P): jednoczesne zabezpieczenie wszystkich trzech faz oraz przewodu neutralnego (N) – pełna ochrona w układzie TN lub TT.
• Napięcie znamionowe 400 V~: przystosowany do sieci trójfazowej 400 V AC, najczęściej spotykanej w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Szerokość 6 modułów (17,5 mm każdy): zwarta konstrukcja oszczędza miejsce w rozdzielnicy, ułatwia rozplanowanie aparatury modułowej.

Zgodność z Normami

Wyłącznik nadprądowy DX3 spełnia wymagania normy IEC/EN 60947-2 dotyczącej wyłączników do ochrony przeciążeniowej i zwarciowej w instalacjach niskiego napięcia. Posiada certyfikat CE i jest zgodny z europejskimi wymogami bezpieczeństwa. Wszystkie parametry deklarowane przez producenta są potwierdzone badaniami typu.

Zastosowanie

Wyłącznik S324 C100 4P przeznaczony jest do zabezpieczania obwodów odbiorczych i rozdzielczych w instalacjach elektrycznych o napięciu 400 V~. Dzięki charakterystyce C i wysokiej zdolności zwarciowej sprawdza się w obiektach przemysłowych, magazynach, budynkach komercyjnych oraz w dużych instalacjach mieszkaniowych.

• Ochrona obwodów głównych rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych i halach magazynowych.
• Zabezpieczenie silników elektrycznych, sprężarek, pomp i innych odbiorników o prądach rozruchowych mieszczących się w charakterystyce C (5-10xIn).
• Stosowanie w układach TN-C-S, TN-S i TT, gdzie konieczne jest wyłączanie przewodu neutralnego (4P).
• W budynkach użyteczności publicznej (szkoły, biurowce, sklepy) do ochrony obwodów oświetleniowych, gniazd wtykowych i instalacji siłowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową dla 100 A (zalecane minimum 25 mm² Cu). Momenty dokręcania zacisków oraz długość odizolowania przewodów – zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność połączeń i wykonać próbę zadziałania.

FAQ

• Czy wyłącznik nadprądowy S324 C100 nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka C (wyzwalanie przy 5-10x In) jest odpowiednia dla silników indukcyjnych, których prąd rozruchowy zwykle nie przekracza 8-9 krotności prądu znamionowego. Należy jednak sprawdzić, czy zastosowany silnik ma prąd rozruchowy poniżej górnej granicy charakterystyki.
• Jaka jest zdolność zwarciowa wyłącznika – 25 kA odnosi się do napięcia AC czy DC? Podana wartość 25 kA dotyczy napięcia przemiennego 400 V~ (AC) zgodnie z normą IEC 60947-2. Dla napięcia stałego (DC) producent nie deklaruje zdolności zwarciowej – w instalacjach DC należy stosować dedykowane wyłączniki.
• Ile miejsca w rozdzielnicy zajmuje ten wyłącznik 4P? Zajmuje 6 modułów szerokości (każdy moduł 17,5 mm), co daje łącznie 105 mm. Przy planowaniu rozdzielnicy należy uwzględnić tę szerokość oraz ewentualne odstępy wentylacyjne.
