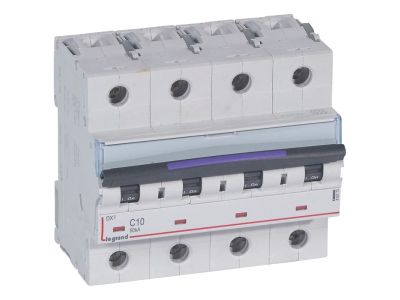

Wyłącznik nadprądowy S324 C10 4P 10 A 50KA DX3 | 410173 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S324 C10 z serii DX3 to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 10 A i zdolności zwarciowej 50 kA w klasie 400 V~. Charakterystyka C gwarantuje selektywne wyłączanie przy prądach rozruchowych odbiorników o umiarkowanym udarze, a konstrukcja w szerokości 6 modułów (105 mm) ułatwia montaż w standardowych rozdzielnicach.

• Zdolność zwarciowa 50 kA (400 V~): wysoka odporność na prądy zwarciowe – bezpieczeństwo instalacji nawet w obwodach o dużym potencjale zwarciowym.
• Prąd znamionowy 10 A – charakterystyka C: zabezpiecza odbiorniki przed przeciążeniem i zwarciem, wyzwalając w zakresie 5÷10·In – odpowiednie dla silników, transformatorów i obwodów oświetleniowych.
• 4 bieguny (4P): umożliwia jednoczesne odłączenie wszystkich przewodów fazowych oraz neutralnego (N) – pełna ochrona i separacja w układach TN.
• Szerokość 6 modułów (17,5 mm każdy): kompaktowa obudowa ułatwia zabudowę w rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.
• Norma IEC 60947-2: gwarancja niezawodności i bezpieczeństwa zgodnie z międzynarodowym standardem dla łączników niskiego napięcia.

Zgodność z Normami

Wyłącznik nadprądowy S324 C10 DX3 spełnia wymagania normy IEC 60947-2 (EN 60947-2) dla łączników niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do pracy w sieciach 400 V~.

Zastosowanie

Uniwersalny wyłącznik nadprądowy o charakterystyce C znajduje zastosowanie w obwodach, w których występują umiarkowane prądy rozruchowe. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych rozdzielnicach.

• Ochrona obwodów silników małej i średniej mocy (wentylatory, pompy, sprężarki).
• Zabezpieczenie transformatorów sterowniczych i zasilaczy impulsowych.
• Ochrona linii oświetleniowych z dużymi oprawami wyładowczymi lub LED.
• W rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych, handlowych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S324 C10 DX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i normami instalacyjnymi. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Co oznacza charakterystyka C w wyłączniku nadprądowym? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie zwarciowym w zakresie 5 do 10 razy większym od prądu znamionowego. Jest to odpowiednie do obwodów z odbiornikami generującymi umiarkowane prądy rozruchowe, np. silniki lub transformatory.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 50 kA przy napięciu 400 V~. Oznacza to, że wyłącznik może bezpiecznie przerwać prąd zwarciowy o wartości do 50 kA bez uszkodzenia.
• Ile modułów zajmuje ten wyłącznik? Wyłącznik S324 C10 4P ma szerokość 6 modułów (105 mm). Każdy moduł to standardowe 17,5 mm.
