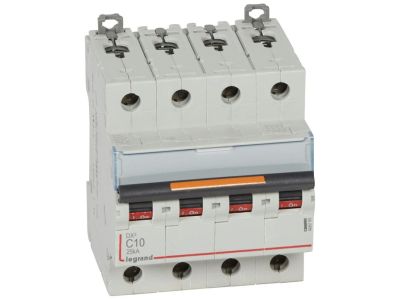

Wyłącznik nadprądowy S324 C10 4P 10 A 25KA DX3 | 409793 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy DX3 (symbol 409793) to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 10 A i zdolności zwarciowej 25 kA. Charakterystyka C sprawia, że doskonale nadaje się do ochrony obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, np. silnikami czy transformatorami. Szerokość 4 modułów (70 mm) ułatwia montaż w standardowych rozdzielnicach modułowych na szynie TH35.

• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przewody i odbiorniki przed przeciążeniem.
• Zdolność zwarciowa 25 kA: Gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, co minimalizuje ryzyko uszkodzenia instalacji i sprzętu.
• Charakterystyka C: Wyzwalanie w zakresie 5–10 krotności prądu znamionowego – idealne do obwodów z silnikami, klimatyzatorami i innymi urządzeniami o niewielkim prądzie rozruchowym.
• Czterobiegunowy (4P): Umożliwia jednoczesne zabezpieczenie trzech faz oraz przewodu neutralnego w sieciach TN-S, TN-C-S i TT.
• Szerokość 4 modułów (70 mm): Standardowy wymiar pasujący do każdej rozdzielnicy modułowej, co przyspiesza instalację i oszczędza miejsce na szynie DIN.

Zgodność z Normami

Wyłącznik nadprądowy DX3 409793 spełnia wymagania normy IEC 60947-2 (EN 60947-2) dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy DX3 przeznaczony jest do zabezpieczania obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w instalacjach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu.

• Ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń AGD w budynkach mieszkalnych.
• Zabezpieczanie linii zasilających w biurach, sklepach i obiektach użyteczności publicznej.
• Stosowanie w sieciach trójfazowych z przewodem neutralnym (TN-S, TN-C-S, TT) wymagających jednoczesnego wyłączania wszystkich biegunów.
• Idealny do miejsc, gdzie wymagana jest wysoka zdolność zwarciowa 25 kA, np. w rozdzielnicach głównych z dużym prądem zwarcia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 10 A oraz warunków zwarciowych. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność połączeń oraz zadziałanie wyłącznika przed włączeniem napięcia.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 10 A.
• Jaka jest zdolność zwarciowa? Zdolność zwarciowa (Icu) to 25 kA zgodnie z normą IEC 60947-2.
• Czy wyłącznik nadprądowy DX3 jest przystosowany do napięcia 400 V? Tak, napięcie znamionowe wynosi 400 V~, co pozwala na stosowanie w sieciach trójfazowych.
