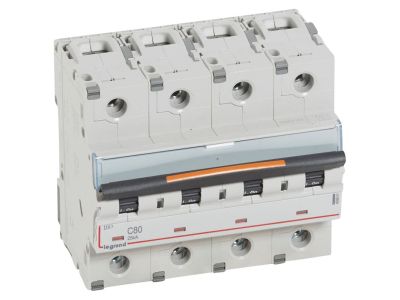

Wyłącznik nadprądowy S324 4P C 80A 25kA serii DX3 | 409801 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S324 4P C 80A 25kA serii DX3 (symbol 409801) to czterobiegunowe zabezpieczenie obwodów elektrycznych przed przeciążeniem i zwarciem. Prąd znamionowy 80 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, a zdolność zwarciowa 25 kA przy 400 V~ gwarantuje skuteczne wyłączenie w przypadku awarii sieci. Urządzenie zajmuje 6 modułów (105 mm), co ułatwia montaż w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 80 A: Zapewnia bezpieczną i ciągłą pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Zdolność zwarciowa 25 kA przy 400 V~: Gwarantuje niezawodne wyłączenie w przypadku zwarcia w sieci przemysłowej, chroniąc instalację i podłączone odbiorniki.
• Charakterystyka C: Przeznaczona do zabezpieczania obwodów z odbiornikami o charakterze indukcyjnym i rozruchowym (silniki, transformatory, oświetlenie), zapewniając selektywność wyłączeń.
• Wykonanie czterobiegunowe (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny, odpowiednie do sieci trójfazowych 400 V z układem TN-S, TN-C-S lub TT.
• Szerokość 6 modułów (105 mm): Kompaktowa obudowa ułatwia instalację w rozdzielnicach modułowych na szynie TH35, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Wyłącznik nadprądowy S324 4P C 80A 25kA serii DX3 spełnia wymagania normy IEC 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Posiada certyfikat CE, umożliwiający stosowanie w instalacjach budowlanych i przemysłowych na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S324 4P C 80A 25kA dedykowany jest do zabezpieczania obwodów odbiorczych w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów silników elektrycznych, pomp, wentylatorów i sprężarek o prądzie znamionowym do 80 A.
• Ochrona linii zasilających tablice rozdzielcze w halach produkcyjnych i magazynach przed skutkami przeciążeń i zwarć.
• Stosowanie w instalacach oświetleniowych dużych obiektów (LED, HID) z charakterystyką C zapewniającą selektywność z wyłącznikami nadprądowymi niższych stopni.
• Zabezpieczenie obwodów gniazd wtyczkowych w strefach o zwiększonej mocy przyłączeniowej (np. warsztaty, kuchnie przemysłowe).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odciążony. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 80 A (zalecany przekrój min. 16 mm² Cu dla kabli miedzianych). Moment dokręcania zacisków zgodnie z dokumentacją (zwykle ok. 2,5–3,5 Nm). Po zamontowaniu sprawdzić poprawność połączeń i dokręcenia.

FAQ

• Jakie jest przeznaczenie wyłącznika z charakterystyką C? Charakterystyka C (wyzwalanie przy 5–10-krotności prądu znamionowego) jest zalecana do zabezpieczania obwodów z odbiornikami o znacznym prądzie rozruchowym, np. silniki, transformatory, świetlówki z dławikami. Zapewnia selektywność z wyłącznikami B w obwodach gniazd.
• Jaką zdolność zwarciową ma ten wyłącznik i przy jakim napięciu? Zdolność zwarciowa wynosi 25 kA przy napięciu znamionowym 400 V~. Oznacza to, że wyłącznik jest w stanie przerwać prąd zwarciowy do 25 000 A bez uszkodzenia, co odpowiada warunkom w sieciach przemysłowych o dużej mocy zwarciowej.
• Czy wyłącznik nadaje się do pracy w sieci trójfazowej 400 V? Tak, model 4P (czterobiegunowy) zabezpiecza trzy fazy (L1, L2, L3) oraz przewód neutralny (N). Jest przeznaczony do sieci trójfazowych 400 V~, typowo w układzie TN-S lub TN-C-S. Nie stosować w sieciach IT bez dodatkowej ochrony.
