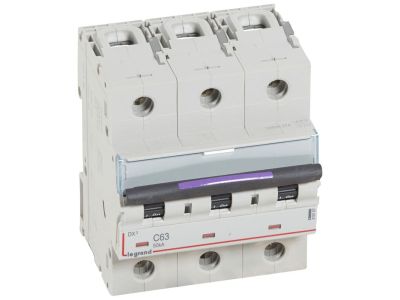

Wyłącznik nadprądowy S323 C63 3P 63 A 50KA DX3 | 410167 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S323 C63 (symbol 410167) to trójbiegunowy aparat modułowy o prądzie znamionowym 63 A i napięciu pracy 400 V~, przeznaczony do zabezpieczania obwodów w instalacjach przemysłowych i budynkowych. Charakteryzuje się zdolnością zwarciową 50 kA oraz charakterystyką wyzwalania C, co zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Szerokość 4,5 modułu (78,75 mm) umożliwia montaż w standardowej szynie TH35.

• Prąd znamionowy 63 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko wyłączeń przy przeciążeniach.
• Charakterystyka C: optymalna do zabezpieczania obwodów z silnikami, transformatorami i urządzeniami o charakterze rezystancyjno-indukcyjnym – wyzwala przy prądzie zwarciowym od 5 do 10 In.
• Zdolność zwarciowa 50 kA: gwarantuje wysoką odporność na skutki zwarć w sieciach o dużym potencjale zwarciowym, zwiększając bezpieczeństwo instalacji.
• Napięcie robocze 400 V~: dedykowany do pracy w trójfazowych sieciach niskiego napięcia, zgodny z wymaganiami przemysłowymi.
• Szerokość 4,5 modułu (17,5 mm): kompaktowy format ułatwiający zabudowę w rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Wyłącznik nadprądowy S323 C63 spełnia wymagania normy IEC 60947-2, co potwierdza jego zgodność z europejskimi standardami dotyczącymi aparatury zabezpieczającej łączeniowej. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S323 C63 znajduje zastosowanie w zabezpieczaniu obwodów odbiorników trójfazowych, gdzie wymagana jest charakterystyka C i wysoka zdolność zwarciowa. Idealnie sprawdza się w:

• Zabezpieczaniu zasilania silników elektrycznych, pomp, wentylatorów i sprężarek.
• Ochronie obwodów rozdzielnic głównych i podrozdzielnic w przemyśle i budynkach użyteczności publicznej.
• Instalacjach z dużym udziałem odbiorników o charakterze rezystancyjno-indukcyjnym (transformatory, dławiki).
• Systemach automatyki budynkowej, gdzie niezawodność i szybkie wyłączanie zwarć są krytyczne.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S323 C63 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) przy bezwzględnie odłączonym napięciu. Aparat należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączeniowe powinny mieć przekrój dobrany do prądu znamionowego 63 A zgodnie z normami (min. 16 mm² Cu) oraz być odpowiednio zabezpieczone przed zwarciami. Moment dokręcania zacisków należy dostosować do zaleceń producenta podanych w dokumentacji technicznej. Przed pierwszym uruchomieniem sprawdzić stan izolacji i poprawność połączeń.

FAQ

• Czy wyłącznik nadprądowy S323 C63 ma sygnalizację zadziałania? Wyłącznik nie posiada dodatkowej sygnalizacji optycznej ani akustycznej. Stan załączenia/wyłączenia wskazuje dźwignia ręczna, która po wyzwoleniu przeskakuje w położenie środkowe (wyłączenie awaryjne).
• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony nie został podany w dokumentacji produktu. Typowo dla aparatury modułowej montowanej w rozdzielnicy jest to IP20 (ochrona przed dotykiem i ciałami stałymi o średnicy ≥12,5 mm).
• Czy mogę zastosować ten wyłącznik do zabezpieczania silnika o mocy 30 kW? Charakterystyka C jest zalecana do zabezpieczania silników, ale należy sprawdzić, czy prąd znamionowy silnika nie przekracza 63 A oraz czy charakterystyka wyzwalania (znacznie wyższy prąd rozruchowy) jest zgodna z wymaganiami instalacji. W przypadku wątpliwości warto skonsultować się z projektantem elektrycznym.
